Как подключить беспроводную камеру заднего вида на авто

rena-s › Блог › Wi-Fi камера заднего вида

Закупил не столько для парковки, сколько посмотреть что она из себя представляет.
До этого покупал комнатную Wi-Fi камеру, побаловался да и отдал.
Ну и можно видеоконтроль из дома устроить, если машина не слишком далеко от дома, а точнее не больше 50 метров. Например, на красный провод подать постоянные +12В, а на жёлтый подавать питание с дополнительного программируемого выхода сигналки (у меня их аж 3-и).
Внизу характеристики с автоматическим переводом, поправил только подключение.
2015 WIFI In Car Rear Front View Camera Night Vision, Camera Backup Parking, 1/3 Inch Cmos Cam For Android

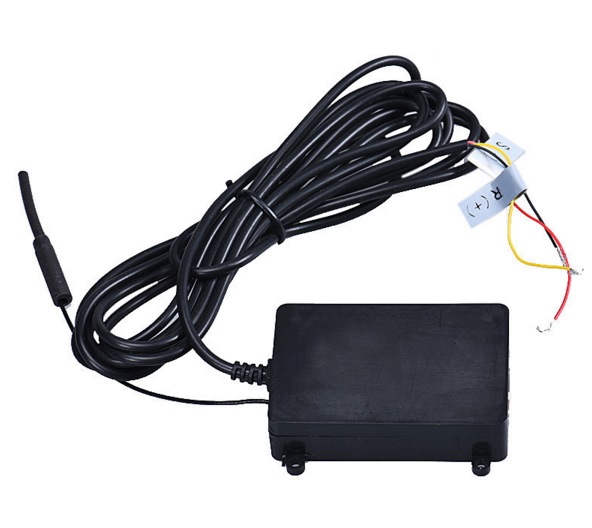

В пакете инструкция и сама камера с Wi-Fi блоком.

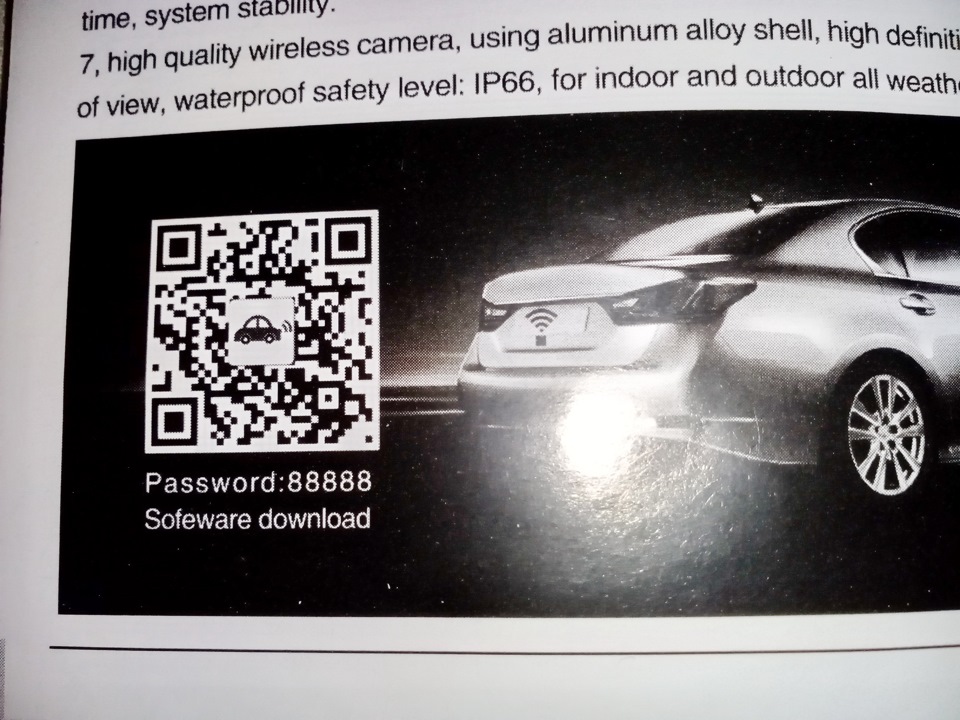

Скачал с помошью QR кода из инструкции софт, называется Reverse Video, установил.
Вообще складывается такое впечатление, что софт заточен только под эту камеру, хотя клонов навалом, отличаются только софтом и SSID, у меня RCAR0011275.
У некоторых WIFICAMERA, GLW-CAR-R, PX-3745- и т.д., НО! и софт с виду одинаковый, но не взаимозаменяем!
У CarMoniter SSID «GLW-CAR-R»
У LescarsCam SSID «PX-3745-«
В общем ни одна прога не из «пакета» не заработала.
Хотя есть Sight Wi-Fi, она может писаль видео, скриншоты, но и поставляется и работает только с дорогой моделью GlobusGPS Wi-Fi Camera.
Пока есть предположение, что софт жёстко привязан к SSID, но не факт.

Временно подал +12В на красный провод, на чёрный «-«, подключил камеру по Wi-Fi.
Подключаю жёлтый провод к +12В (это временная лампа заднего хода пока)) и…

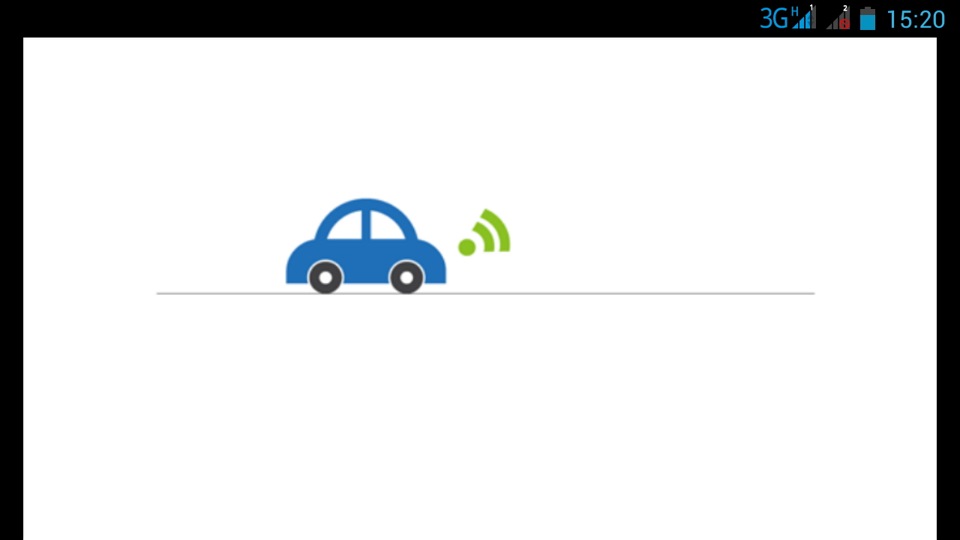

автоматом запускается прога Reverse Video, почти мгновенно, ведь при подключении красного провода к +12В к камере, wi-fi начинает работать и авт. соединяется с телефоном, а жёлтый активирует уже видео.
Потребление камеры в «дежурном» режиме (красный +12В, жёлтый — 0) — 45мА,
При активации камеры, вкл. задней передачи (красный +12В, жёлтый — +12В) — 90-100мА.
Качество картинки — ну что вы хотите от 1.2 million pixels? Хотя даже 1.2 под большим сомнением, скорее 0.3.

Запускал от БП на столе, и заметил такую особенность, если антенна лежит на чём-нибудь, у меня на крышке ноута, то телефон видит отличный сигнал с камеры, пытается подключиться, но не может и так до бесконечности. Стоило чуть приподнять антенну, как камера тут же смогла подключиться к телефону.
Я это к тому, что в машине положению антенны надо уделить особое внимание, т.е. просто бросить блок с антенной на пол не рекомендую, вообще планирую сделать нормальную внешнюю вместо родного обрубка.

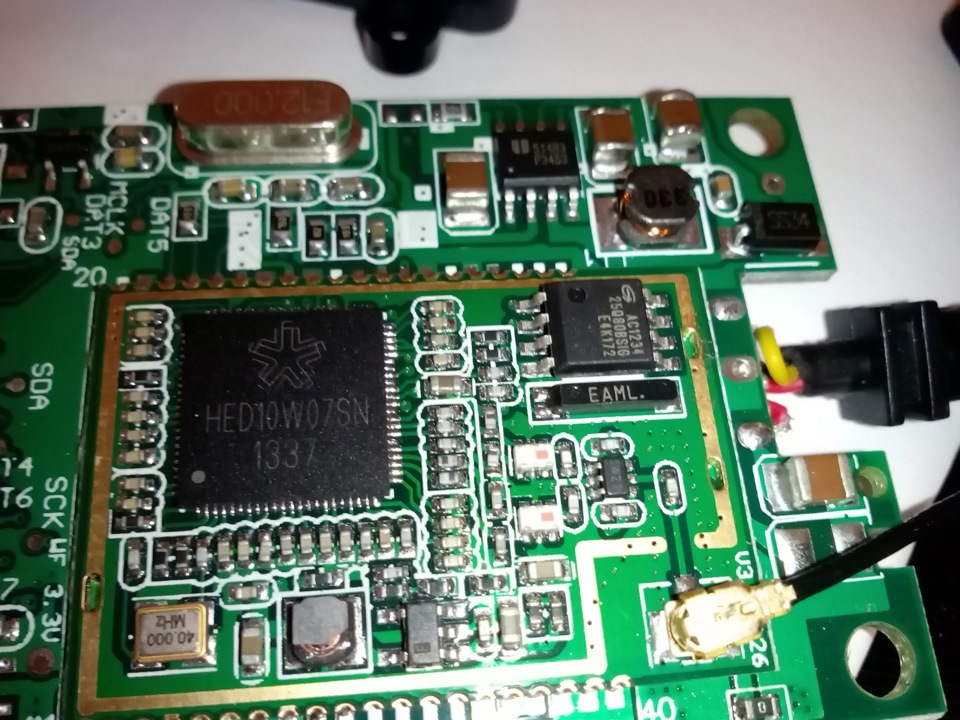

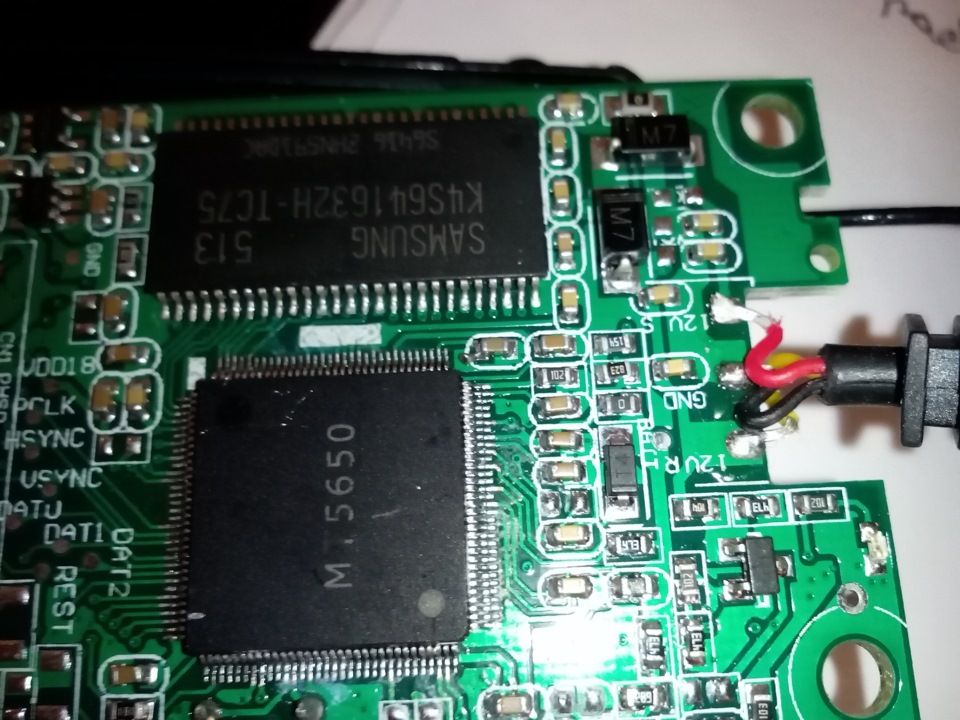

Ну фото, потроха тоже, неудержался, разобрал)
Материал будет пополняться, в планах прикрутить прогу Sight Wi-Fi, попробовать воити в настройки камеры через вэб-интерфейс, ну и установка в машину, видео.

Характеристика :
100% новый и высокое качество.
Количество: 1
Это последняя Беспроводная камера для парковки системы в автомобильной промышленности, Используя Android системы через Wi-Fi точка-точка Парковка автомобиля.
По сравнению для ток проводной и 2.4 г беспроводная система, Новые парковки система имеет аналогов преимущество.
Он может широко использоваться в автомобиле, Автобус, Грузовик, MPV, Грузовик, Магазин грузовик, Firetruck, Пароход и так далее.
Новый приводной и новые комбинации, умные обратном.
Любые устройства с Android Wi-Fi может быть использован.
Бесплатно электропроводки, беспроводной реверсивного, Простота установки, сохранить стоимость монтажа.
Использование Wi-Fi передачи, установить более удобные, широко используется в различных транспортных средств
Самые передовые H.264 Кодирование видео в формат, цифровой сигнал, высокой четкости качество изображения.
На основе tcp, цифровой сигнал без помех, приемник полностью без каких-либо внешних устройств.
Низкое энергопотребление, яркие цвета, быстрая реакция и стабильной.
Высокое качество Беспроводная автомобильная камера с алюминиевый корпус, Высокой четкости CMOS, Широкий угол зрения, Водонепроницаемый уровень: IP66, Для крытый и открытый день работы.
Спецификация:
Метод передачи: Wi-Fi цифровой сигнал
Сжатие видео: H.264
Антенна спецификации: Omnibearing
Расстояние передачи: 30-50 м
Рабочая температура: 0

Читайте также:  Как подключить trinus vr через wifi

+ F
Работа влажность: 85% RH
Изображения приемник: любой устройства с Android Wi-Fi
Wi-fi камера заднего вида спецификация:
Сенсибилизации чипсет: CMOS
Пиксел изображения: млн. пикселей
Угол обзора: 120 °

150 °
Минимальная освещенность: 2.0lu/f1.2
Скорость передачи данных: 80 МВт
Питание: DC 12 В
Ночной прицел расстояние: 5-10 м
Водонепроницаемый уровень: IP66
Исправить тип: гнездо и рамка номерного знака
Как использовать устройство?
1. Установить carcamera для вашего устройства, и перезагрузить устройство.
2. Включите Android Wi-Fi, Поиск GLW-CAR-R сигнала и подключите его, Положить в пароль (Найти пароль 88888)
3. Открыть carcamera, Выбрать Wi-Fi сигнала, И выбрать Wi-Fi пятна снова: Когда свет зеленый, Вы можете увидеть свет
Как и где установить резервную камеру?
1. Выключите источнику питания автомобиля. Не питания, когда камера не устанавливать хорошо для предотвращения короткого замыкания повреждению устройства!
2. Определить в автомобиле камеры монтажное положение.
Тип разъема: Отверстие, Выверните винты, чтобы открыть крышка объектива от задней части диафрагма объектива ведет, И затем установите на винт и весной кольцо, Нажмите объектив зафиксировать камеру после твердо Отрегулируйте уровень положительный имидж. И затем установить провод питания: R + подключиться к питанию (Положительный полюс), S + подключиться к лампе заднего хода (Положительный полюс), GND (-) Подключиться к любой металл автомобиля, Завести машину, Тормоза, Передача заднего хода, Затем реверсивный изображение может показано на вашем Android устройстве.
Примечание: Пожалуйста, следуйте знак провод питания (R + положительный полюс, S + включение камеры положительный полюс, GND: Отрицательный полюс)
Пакет содержание:
1x Wi-Fi в автомобиля резервного копирования заднего вида камера заднего вида 1/3-дюймовый CMOS для Android
1x Руководство пользователя
1 набор Вспомогательное оборудование (Отсутствие розничной коробки. Упаковано безопасно в мешке пузыря)

Цена вопроса 1 973,94 руб.

Ну вот первый тест на машине.
Камеру закрепил пока в верхней части заднего стекла ВАЗ-2109.
На улице темно, повключал задние стопы, фонари заднего хода, от стопов света больше на видео.
Ну и глазками видно намного лучше чем с камерой заднего вида.

Софт постоянно висит в памяти и жрёт больше всех

Источник

Volkswagen Jetta ToffeRedLine › Бортжурнал › Установка камеры заднего вида (Китай). Беспроводное соединение.

После получения китайского ГУ, следом пришла и камера.
Побродив по инету нашел несколько способов подключения камеры к RCD/RNS 510.

Читайте также:  Мегафон личный кабинет детализация счета как подключить

Мне эти способы не совсем подошли, т.к. после получения камеры я сразу же заказал беспроводные модули для передачи данных по воздуху, чтобы не тянуть провода по салону до ГУ.

Не мало времени потратил на поиски, каким образом подключаются эти модумли. Задавал вопросы на форумах, но никто толково не ответил.

С камерой все понятно, подключается к плюсу и минусу от заднего фоноря.
Спереди не понятно откуда брать (+).
Помогли добрые люди из клубного форума, за что им огромное спасибо.

Откуда берется плюс и минус стало понятно. Решился на инсталяцию.

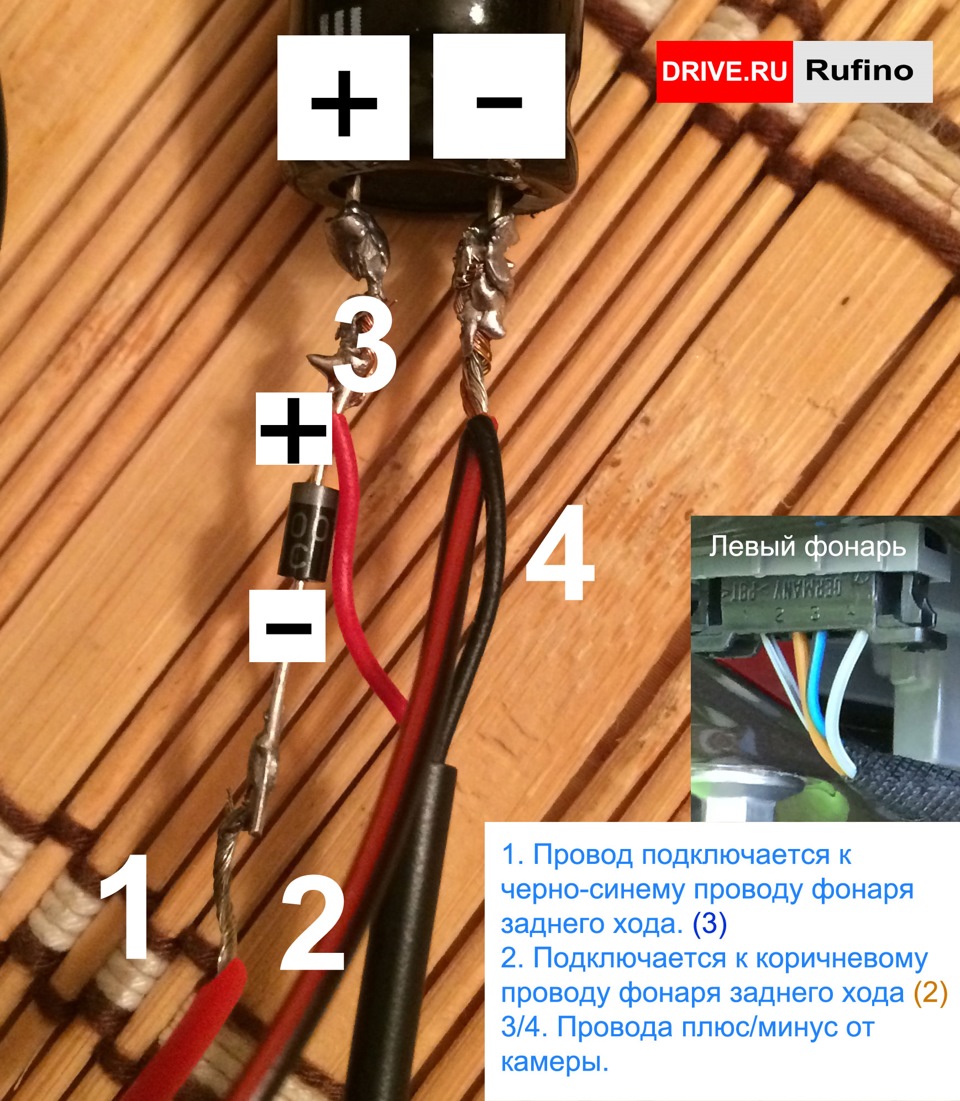

По примерам сделал фильтр, обмотал все тряпичной изолентой и соединил с камерой.

Кондер и диод использовал такие:

Снять обшивку багажника не составит труда. 2 шурупа торкс и около 8 клипс, которые нужно по вандальски выдернуть:) Открутить 2 гайки с ручки замка (ключ 8 ил 10, не помню). Снимается легко. Лучше не мудрить и сразу открутить номера с рамкой, т.к. они мешают демонтировать замок багажника.
Шурупы на номерах за два года заржавели, но все открутилось на удивление легко. Если что, поможет снять ржавчину WD40.

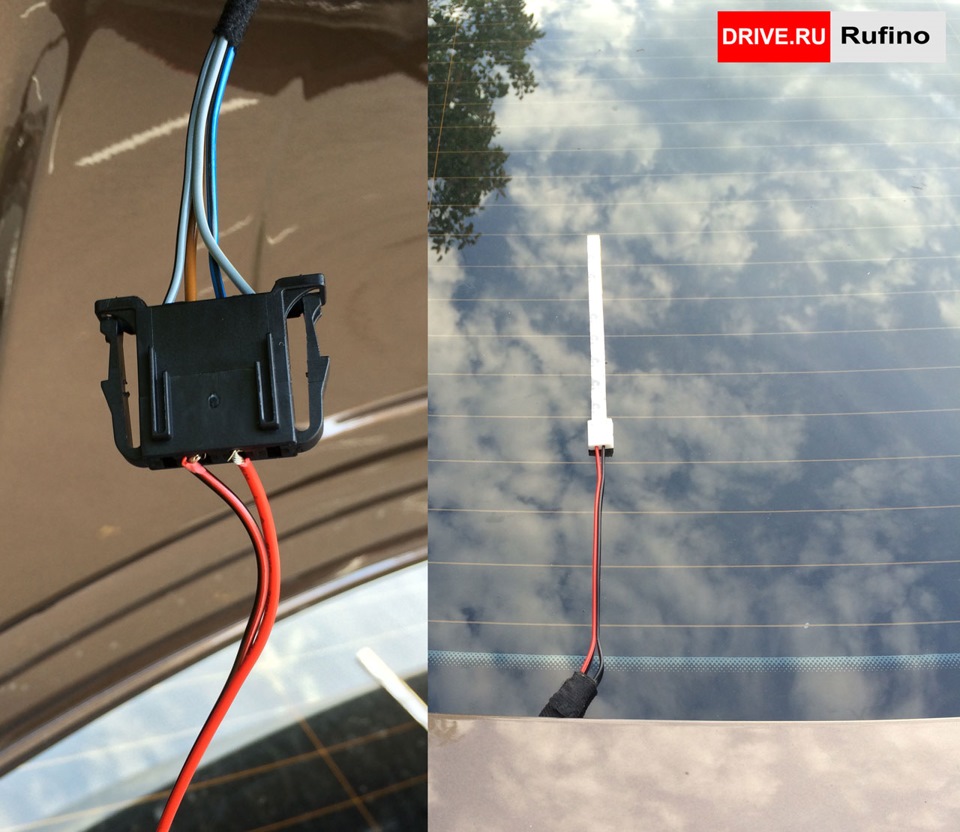

Плюс и минус взял с левого фонаря. Так было удобнее проводить по левому краю.
Для подстраховки, решил подключить светодиодную ленту на эти провода, чтобы проверить полярность и правильную работу включения отключения камеры при переключении ЗХ.

Скрутил провода, подключил светодиодную ленту, вывел из багажника и положил на стекло диодами в салон.

Т.к. я позорно долго искал центральный блок ВСМ под своими коленями… =) мне пришлось временно, для проверки соединить беспроводной приемник к прикуривателю.
В багажнике валялся старый и ненужный «двойник» прикуривателя. Отрезал от него один, и подсоединил «приемник». (плюс и минус прозвонил мультиметром)

Идем дальше, осталось правильно подключить беспроводной приемник.
Второе изображение вначале этого поста (схема, 28 пин), указывает на то, что можно взять плюсовой провод от центрального блока, а минус из общей массы, ну или коричневый провод от ГУ. Тут уже кому как удобно.

Как только выведу провода (плюс и минус ЗХ) из косы, которые идут в ВСМ, предстоит сделать такой же тест со светодиодами. Если ничего не выйдет, буду тянуть провод по салону, а беспроводные модули демонтирую.
Включать на постоянный плюс беспроводной приемник не имеет смысла, т.к. он быстро сгорит.
Он очень быстро и сильно нагревается в течении 1-й минуты в рабочем состоянии.

Спасибо за помощь CHIKONTE. Прояснил некоторые вопросы с ВСМ=) На выходных буду доделывать.

UPD. 01.09.2014
Доделал. Беспроводная работа камеры это полный треш!)) Ожидал что без фильтра будут помехи но не такие сильные, все прыгает, бегает, дрожит…
На заведенном двигателе ничего не видно. Если заглушить, то показывает чисто.
Попробую спаять фильтр и для «приемника». Если не поможет, протяну провода через салон.

UPD. 13.11.2014
Снял беспроводные модули, протянул по салону провод от камеры.
Помехи пропали, но есть еле заметные волны. Картинка прыгать перестала, теперь все хорошо и четко видно.
Если отключить габариты, то и волны пропадают. Летом, если не будет лень, подключу через реле, от подсветки багажника. Ну или как альтернатива, можно еще через провод от ГУ запитать, на который подается +12V при переключении на заднюю скорость.

Читайте также:  Как подключить тахометр 802 2

В принципе, можно и через модули соединять, но я сначала не знал откуда брать плюс в салоне.
Взял от проводов, которые идут от задних фонарей в ВСМ, путем врезании в проводку. Как оказалось, все было на много проще, если-бы я знал о проводе, который выходит из ГУ, проблем было бы меньше:)

Удачи с подключением, и не повторяйте моих ошибок!

Источник

Wi-Fi камера заднего вида для автомобиля – лучше, чем парктроники!

Видеокамера заднего вида давно и заслуженно пользуется популярностью у автомобилистов. Но здесь мы рассмотрим интересную и относительно новую ее разновидность. Это Wi-Fi камера заднего вида для автомобиля.

Зачем нужна?

Преимущества перед обычным парктроником очевидны. Кроме того, видеокамера может быть не заменой, а дополнением к парковочному датчику. Но что делать, если у навигатора нет видео входа, и некуда подключить обычную камеру? Вот тут и приходят на помощь беспроводные технологии.

Использование Wi-Fi видеокамеры имеет следующие достоинства:

Последнее рассмотрим подробнее. В отличие от парктроника камера вещь универсальнаяи помимо основного назначения ее можно использовать как устройство видеорегистрации. Достаточно установить приложение, которое будет записывать видеопоток с девайса. Если машина паркуется там, откуда беспроводной сигнал добивает до дома или офиса, то Wi-Fi видеокамеру можно использовать для контроля за авто и обстановкой на парковке.

В комплекте с видеокамерой идет Wi-Fi модуль, который обычно начинает работать при включении зажигания, а может быть подключен напрямую к аккумулятору. К нему коннектится навигатор, планшет или смартфон, и при переключении на заднюю передачу начинается трансляция видео с камеры.

Как выбрать?

Какие же бывают Wi-Fi видеокамеры в автомобиль и чем они различаются? По способу крепления и конструкции они бывают:

После выбора наиболее удобной и подходящей для машины конструкции следует обратить внимание на следующие характеристики видеокамеры:

Важно также, чтобы камера умела показывать изображение в зеркальном режиме. Это привычно для водителя, привыкшего смотреть в зеркала заднего вида. Этот режим всегда можно отключить. Также полезным может быть функция наложения на изображение специальной разметочной сетки для точного определения расстояния до препятствия.

Как подключить?

Пример установки и подключения камеры смотрите в следующем видео:

Чаще всего видеокамеру в автомобиль монтируют над номером. Для подключения следует сделать следующее:

Пример моделей

Wi-Fi камера заднего вида – это удачное современное решение, которое поможет водителю при парковке и может служить как видеорегистратор. Она легка в установке и удобна в эксплуатации. Давайте кратко о стоимости и некоторых моделей:

Также много устройств представлено на известных китайских сайтах. Там камеру можно купить даже за 1500 рублей. Главное – читать отзывы.
