Установка оборудования и активация функций на Volkswagen Tiguan и Passat

Установка камеры заднего вида на автомобили Volkswagen, Skoda, Seat и Audi

Мы рассмотрим установку камеры заднего вида на автомобили концерна VAG — Volkswagen, Skoda, Seat и Audi. Что прежде всего требуется знать?

При прочтении статей и отчетов в Интернет возникает неразбериха, вызванная различными способами установки камер и совершенно разными подходами к их реализации, как следствие.

Мы рассматриваем подключение камеры заднего вида к штатным магнитолам VAG, таким как RCD-510, RNS-310, RNS-315 и RNS-510. К нештатным магнитолам других производителей камера обычно подключается разъемом «тюльпан» желтого цвета, — проблем и вопросов такая установка не вызывает. Если говорить о штатных устройствах — здесь все немного интереснее.

Существует 3 способа установки камеры

Схема подключения камеры с блоком траектории

Заводское подключение

Детально — сигнал с камеры по коаксиальному кабелю поступает в блок траектории, который накладывает на нее линии и передает уже по RGB в магнитолу. Кроме того, блок управления получает по CAN-шине данные о положение руля и накладывает на картинку примерное положение кузова при движении в выбранном направлении. Именно так выглядит схема работы камеры заднего вида, установленной на заводах VAG.

Заводской комплект подключения — камера заднего вида, шнуры, блок траектории

Картинка с камеры при таком подключении имеет следующий вид:

Зеленая линия обозначает положение кузова при текущем его расположении при прямых колесах, желтая движется с движением руля и показывает, куда встанет машина при текущем положении руля. Эти вычисления производятся блоком управления, который универсален и устанавливается как на Volkswagen так и на Seat, Skoda и Audi.

Схема относительно проста и понятна. Что же она представляет собой с финансовой стороны?

Очевидно, если от выдвижного блока крепления в заднем значке не уйти, то блок траекторий вызывает вопросы. Польза от него не очевидная ( надежнее ориентироваться по виду в зеркалах, чем по линиям на экране ), а стоимость весьма ощутимая. По-этому часто устанавливают упрощенный вариант, в котором блок траектории отсутствует.

Подключение без блока траекторий

Как следует из названия, линии траектории на экране отсутствуют. Прорисованы только статичные прямые линии, примерно повторяющие положение кузова.

Отличия от заводского варианта не только в отсутствии блока траектории. Сама ручка камеры имеет заводской код 56D 827 566A или 18D 827 566A и, в отличие от предыдущего варианта, кроме двух проводов питания имеет еще и третий, управляющий, провод. Его обычно подключают к фонарю заднего света, который загорается с включением задней передачи. Кроме того, на выходе этой камеры уже не коаксиальный кабель, а кабель RGB, который идет через весь салон и подключается прямо к магнитоле.

Читайте также:  Как подключить led прожектор к сети 220

Кстати, в наличие этого желтого разъема следует убедиться и в первом варианте подключения. Будьте внимательны — одна и та же модель магнитолы, будь это RNS-310, RNS-315, RCD-510 или RNS-510 может быть выпущена разными производителями и иметь разную конфигурацию. Обязательно убедитесь в наличии указанного на изображении разъема, иначе подключаться будет некуда.

Также следует обратить пристальное внимание на качество проводки и коннекторов, ведь это не заводское решение и его качество определяется исключительно производителем из Поднебесной.

Скорее всего, в этой схеме придется задействовать реле и вот почему. При подключении к фонарю заднего света, помимо управляющего сигнала камера получает еще и сигнал от CAN-шины, опрашивающей задний фонарь на исправность. В отличие от фонаря, магнитола не ожидает получать этот сигнал, в результате чего на экране появляются помехи.

Чтоб избежать помех на экране, в цепь включают реле.

Вариант с коаксиальным кабелем

Этот вариант стоит отнести к наиболее колхозным, однако он тоже используется в ряде случаев. Например, когда планируется в дальнейшем смена штатной магнитолы и нет желания переподключать камеру, либо когда установлен TV-тюнер или другое видеооборудование. Также, ручка с коаксиальным кабелем часто имеет установленную CCD-камеру, что дает более четкую картинку, в сравнении с заводской.

Камера никогда не производилась концерном VAG и заводского кода не имеет.

Заключение

Мы рассмотрели основные способы установки камер заднего вида на автомобилях концерна Volkswagen. Установка в каждой конкретной модели может иметь свою специфику, однако принципы установки во всех моделях общие. Надеемся, статья поможет выбрать наиболее подходящий вашему автомобилю и вашим потребностям вариант.

Источник

Skoda Rapid 1.6 MPI АКПП › Бортжурнал › #28 Установка камеры заднего вида на RCD 330

Приехала оперативно, всего то через месяцок с хвостиком.
Выглядит вот так:

Также при покупке магнитолы мне подарили вот такой переходничок:

Читайте также:  Как подключить usb модем к антенне без пайки

Начал установку я с замены кнопки на багажной двери. Для лучшей фиксации на кузове, была дополнительно приобретена вот такая металлическая рамка, номер видно на ней:

Установил камеру, подключил штекера (все подходит без допиливаний) и О чудо! Ничего не работает! Кнопка не нажимается! вы знайте, почему-то, я даже не удивился. Разобрал кнопки камеры и оригинал, ну и конечно же увидел разницу:

Далее сложная процедура протягивания «колокольчика» через гофру под потолок. На этом этапе будьте аккуратны и методом «гусеничного» передвижения планомерно протягивайте внутри колокольчик, либо привязывайте к его голове что нибудь и тяните с другой стороны — но аккуратно.

Вытягиваем провод и крепим по стойке хомутами к основной шине проводов:

Проводим проводку под рулевым валом к центральному тоннелю и вверх к магнитоле попутно крепя везде хомутами. Выводим провод к магнитоле, соединяем с переходником, переходник вставляем в магнитолу.
(на фото виден красный провод замотанный изоляцией, это провод питания в моем случае он не нужен так как через переходник так же идет питание.

Закончив в салоне, я все собрал и вернулся в багажник машины, там меня ожидал сюрприз…

Кодируем магнитолу по принципу как RCD 510, т.е. в 56 блоке (Radio) 3 байте, ставим 6 бит, сохраняем — тем самым мы активировали камеру заднего вида на программном уровне.

По случаю решил протянуть провод к правой противотуманке. Делается все очень просто вам понадобится один пин (на фото ниже) и чуть меньше полутора метров провода сечением 0,5.

Смотрим на шесть проводов приходящих в левую заднюю ПТФ и смотрим на правый штекер, там будет всего пять проводов, вычисляем какого не хватает глядя на два этих штекера, врезаемся в провод ПТФ левого фонаря и тянем до правого, вставляем пин в колодку — Вуаля!

Источник

Skoda Fabia «Шкодная Фабия» › Бортжурнал › Установка камеры заднего вида для RCD330G Plus

После покупки и установки RCD330G Plus решил что не помешало бы установить парктроники либо камеру заднего вида.

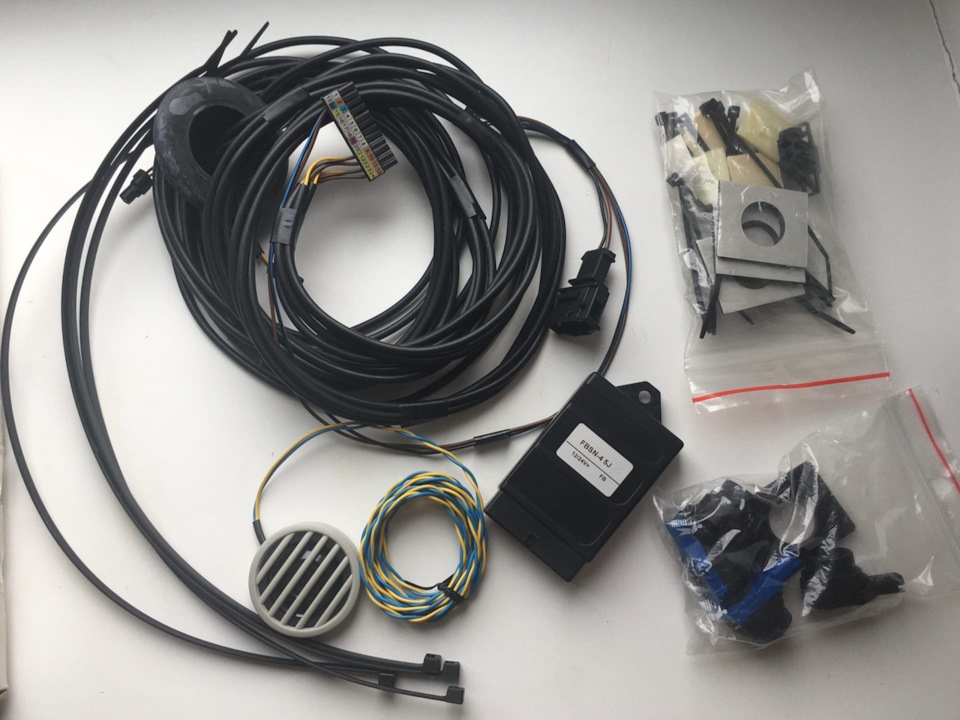

Даже был найден и приобретен оригинальный набор парктроников BEA710001 за какие-то смешные деньги.

Вот только куплен этот набор был в середине осени и установка отложилась до потепления, а как пришли теплые деньки уже было совсем не до этого. Да и честно сказать к тому моменту я охладел к этой затее с парктрониками, а уж после того как у дружочка makakom на его Polo Hatchback увидел камеру заднего вида в связке с RCD330G Plus — захотел себе сделать так же.

Читайте также:  Как подключить услугу скрыть свой номер на мтс

В итоге набор парктроников пролежал у меня примерно полтора года после чего был продан другому фабоводу через Авито, естественно за значительно большую сумму ( барыга ).

Далее предстоял выбор камеры и тут мы имеем два варианта — либо установка камеры в кнопку открывания багажника либо в плафон подсветки заднего номера.
Вариант с плафоном откинул сразу ибо такой вариант мне показался менее «штатным».

В конечном счете имеем следующий набор:

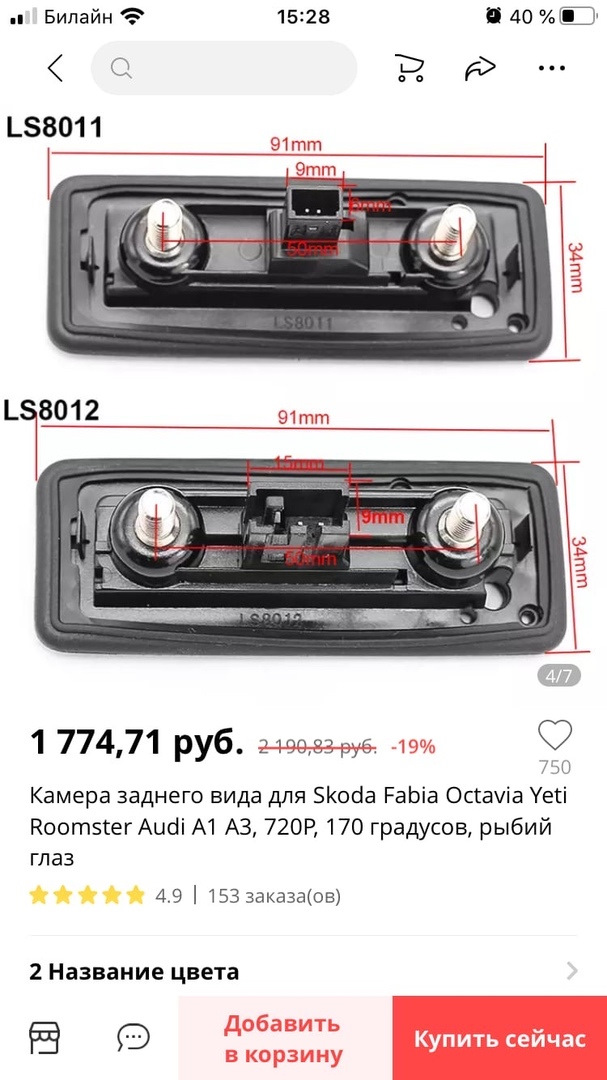

1) Сама камера-кнопка GreenYI, нужная нам модель LS8012.
720p, Fisheye (угол обзора 170 градусов, IP68.

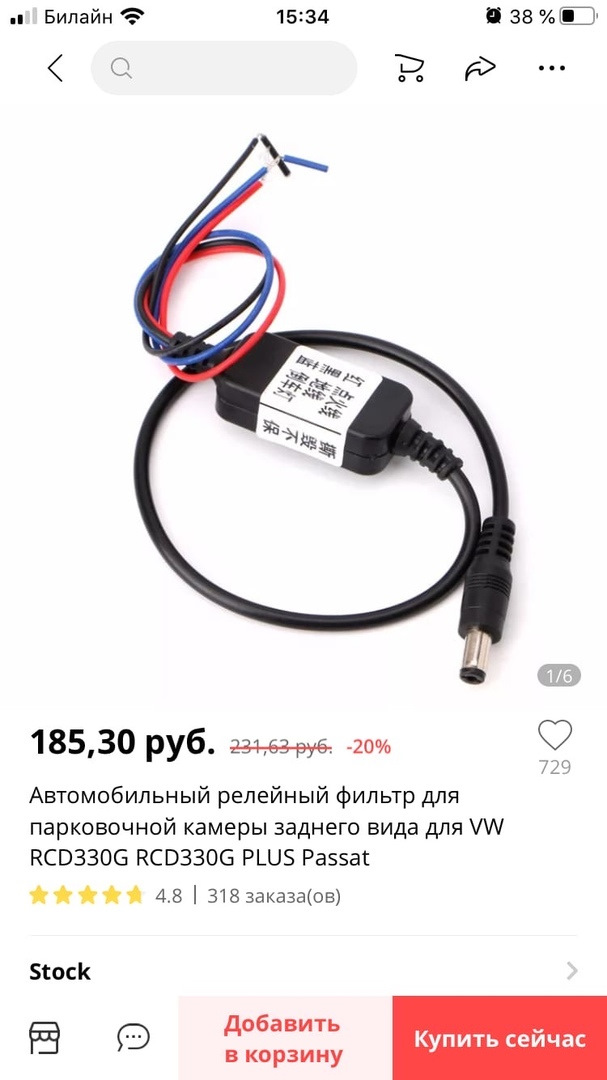

2) Реле задержки выключения камеры
Необходим для правильной работы с RCD330G Plus иначе после первого включение камера будет уходить в ошибку с черным экраном и надписью «Камера недоступна».

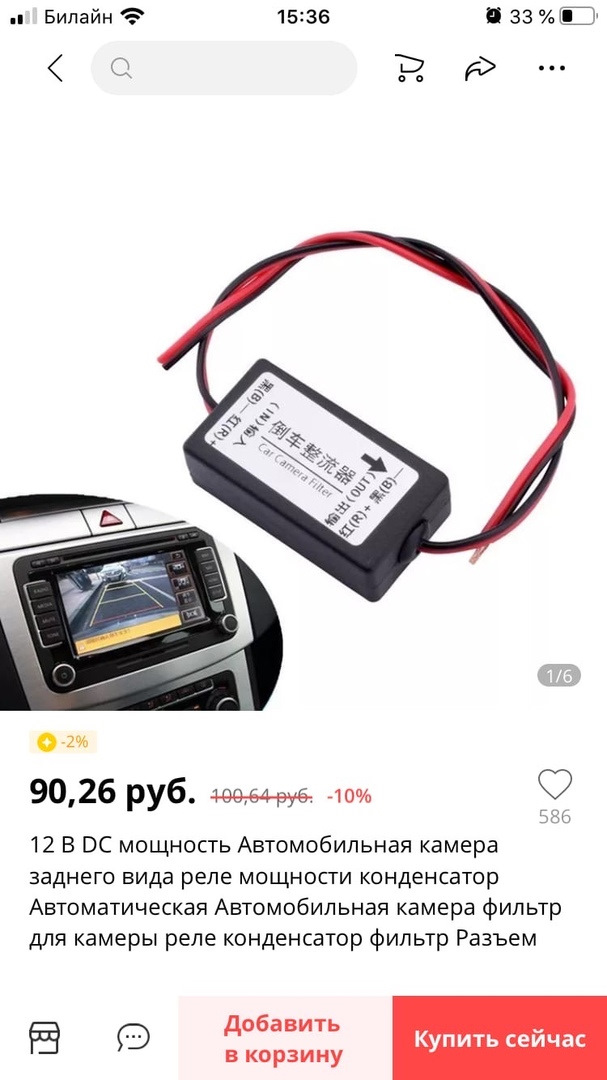

3) Фильтр напряжения для камеры
Народ пишет что помогает от помех, но мне так и не пригодился.

4) Адаптер переходник камеры заднего вида
По идее адаптер уже должен был идти в комплекте с магнитолой, но у меня его не оказалось.

Посылки шли примерно в течении месяца.

Дополнительно докупил тканевой изоленты за 200 рублей.

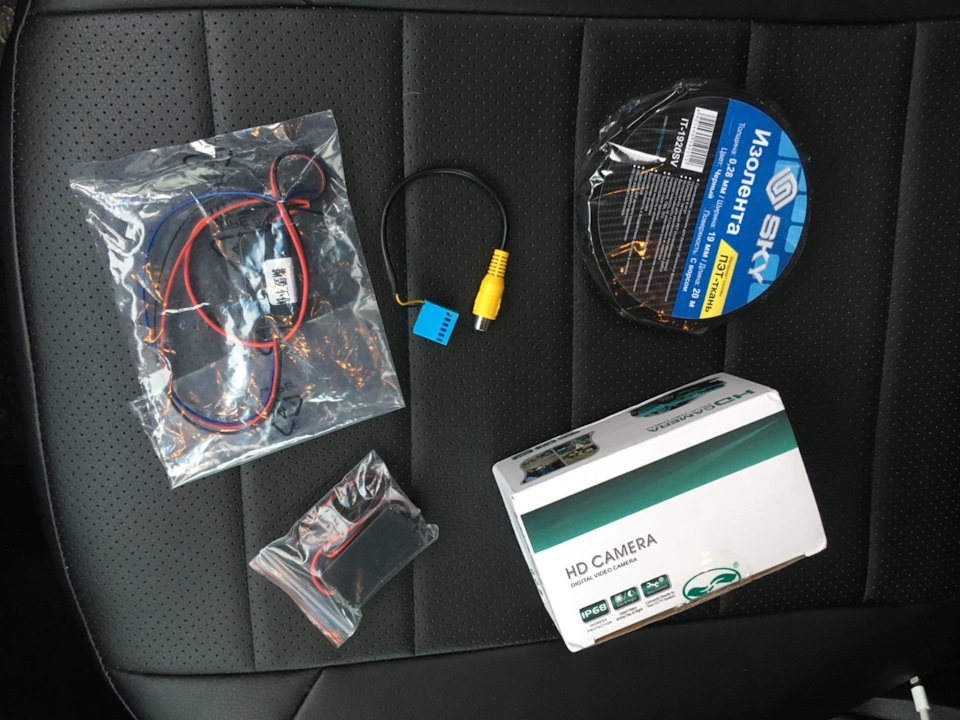

Получился вот такой набор для установки:

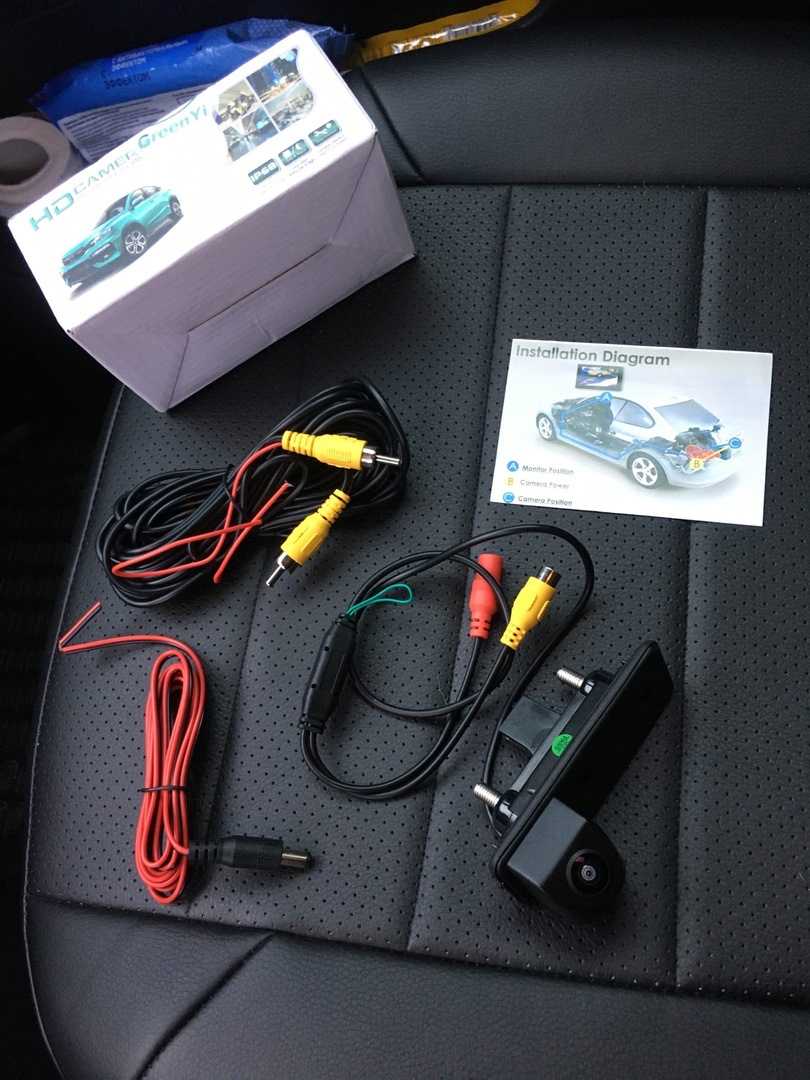

А это комплектация коробочки с камерой заднего вида:

При получении сразу же проверил работоспособность как самой камеры (подключал напрямую к телевизору) так и работоспособность кнопки открытия багажника.
По размерам всё тютелька в тютельку. Кнопка-камера идеально подходит на место обычной кнопки, а также к ней идеально подходит стандартный защитный колпачок кнопки открывания багажника (5J0827229).

Следующий шаг перед началом установки — активация камеры через Васю Диагноста (спасибо makakom ).
По сути тут ничего сложного (при наличии Васи Диагноста).

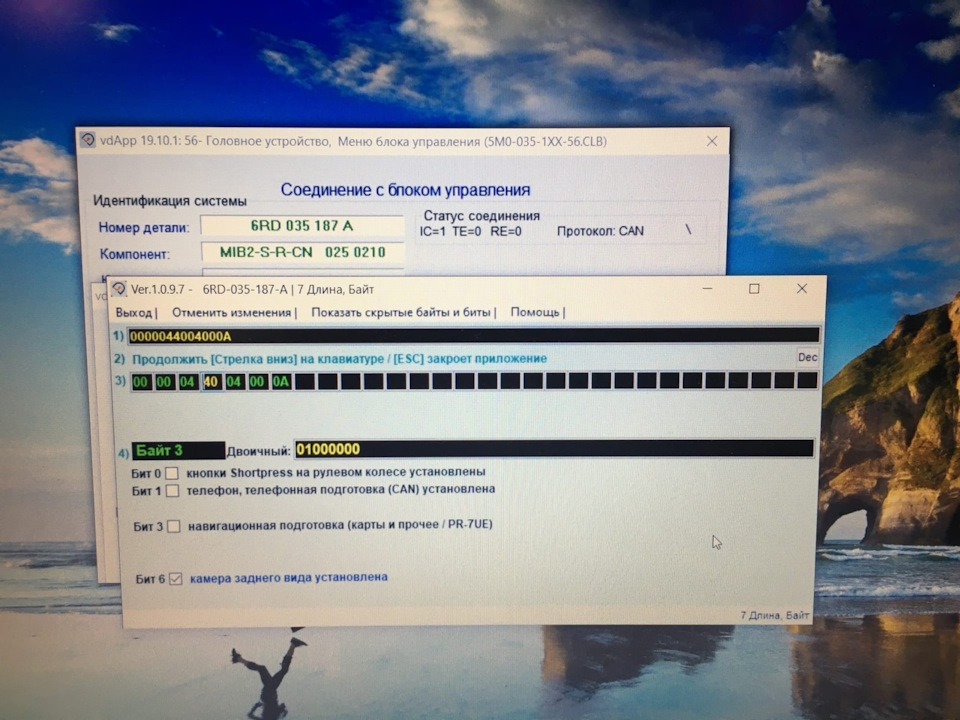

Подключаем Васю и переходим в 56 блок.
Длинное кодирование > 3 байт > ставим галочку напротив 6 бита. Применяем изменения, выключаем Васю, на магнитоле RCD 330G Plus зажимаем кнопку включения на 15-20 секунд чтобы устройство перезагрузилось.

После чего при включении задней передачи наблюдаем черный экран и последующую ошибку об отсутствии камеры.
