Как подключить китайский тахометр на уаз

УАЗ 31512 › Бортжурнал › Тахометр и музыка

Недавно заказал у китайцев парочку как мне кажется интересных вещей.
Во-первых — тахометр. Вот такой:

Схема подключения простейшая:

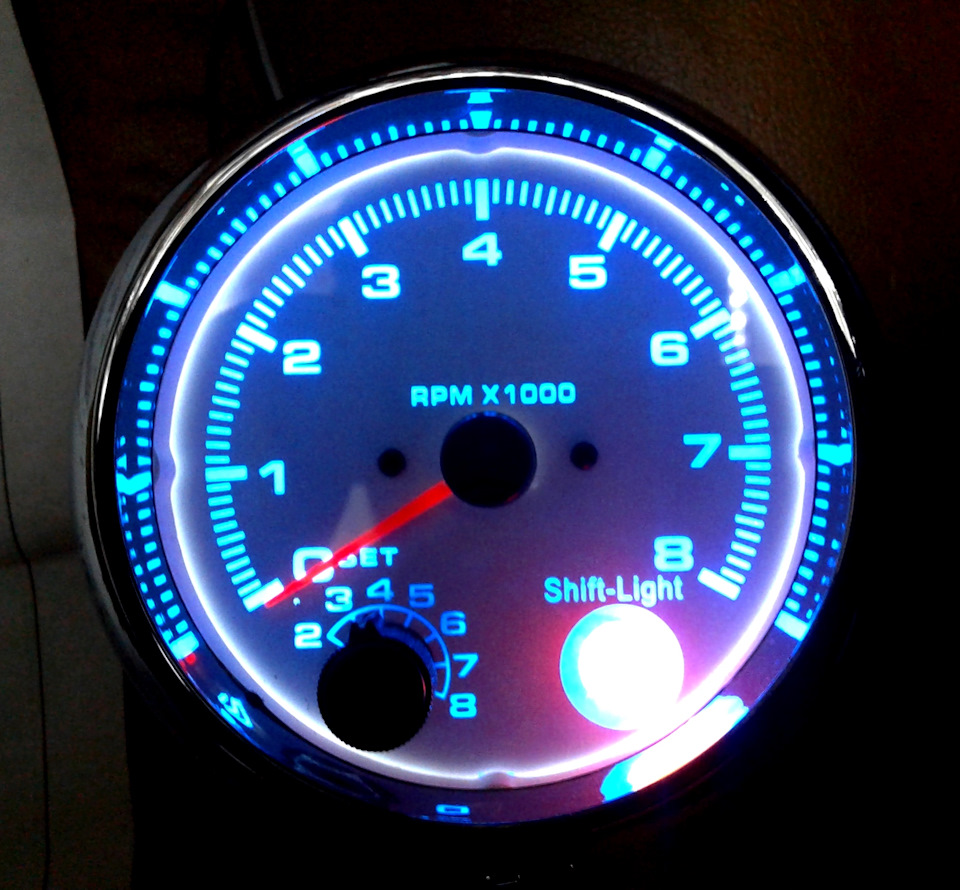

Кстати, подсветка довольно приятная:

Ещё не определился, куда буду ставить, и буду ставить ли вообще.
Цена вопроса — 1000 руб.

Далее. Музыка.
Пересмотрел множество дешёвых «автомагнитол» и пришёл к выводу, что всё это одна и та же схема, засунутая в корпус размерностью 1 DIN. Отличия только в дизайне.
Мне не нужен такой большой корпус, следовательно, можно взять что-либо поменьше.

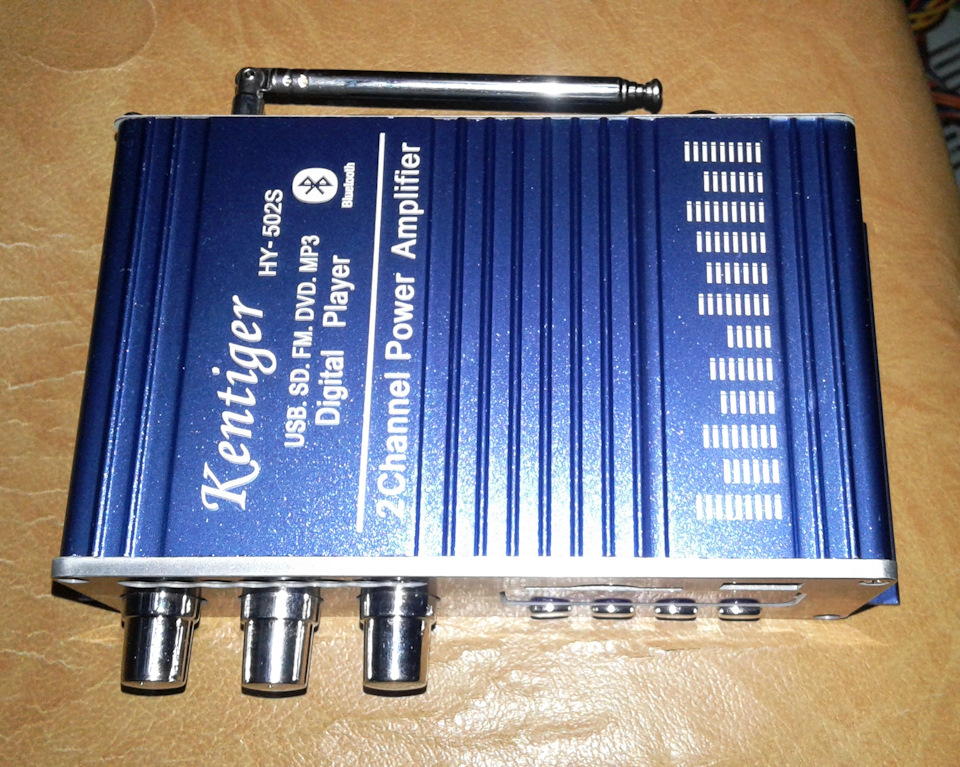

Выбор пал на усилитель со встроенным проигрывателем MP3, FM-радивом и приёмником BlueTooth.
Цена вопроса — 1000 р.

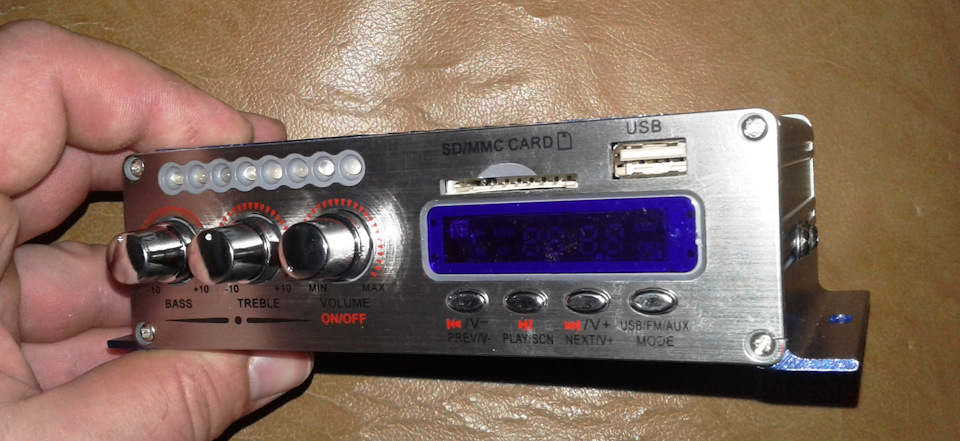

На передней панели регуляторы тембра ВЧ, НЧ и громкости (совмещён с выключателем).
Кнопочки режима (BT, FM, MP3, AUX) и управления вперёд, назад, пуск/пауза.

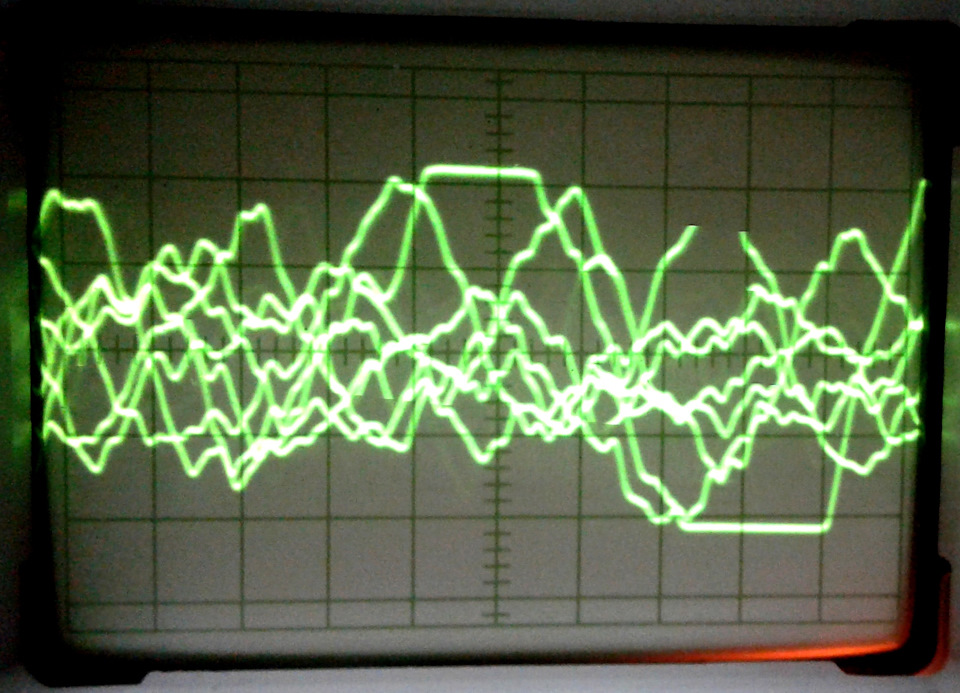

Ограничение получил при амплитуде на выходе 20 В.

Если условно привести к синусоидальному сигналу (у нас не так, но для первого приближения сойдёт), то получим 20*0,707 = 14,1 В действующего напряжения.

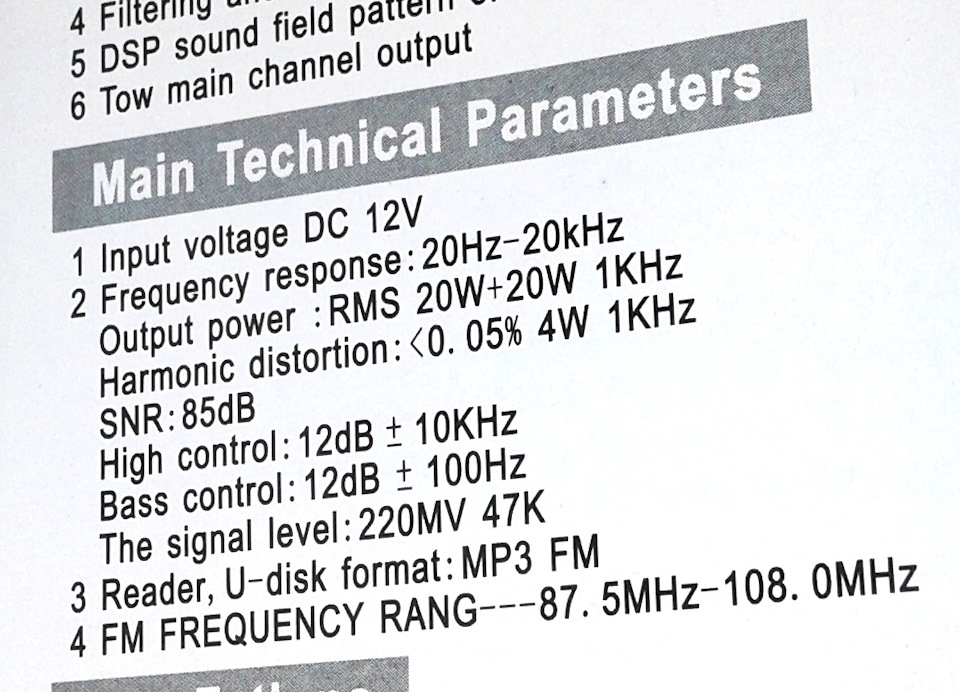

При сопротивлении нагрузки 10 Ом, получаем пиковую мощность (14,1*14,4)/10 = 20 Вт на канал, что, собственно, соответствует заявленным параметрам:

Но нужно помнить, что на низкоомной нагрузке будет наступать ограничение мощности не по напряжению, а по току. Ориентировочно, та же микросхема УНЧ на динамиках сопротивлением 4 Ома выдаст уже не 20 Вт, а около 8…10 Вт.

Кстати, за время теста (около 30 сек) корпус усилители нагрелся довольно ощутимо.
Так что я бы не рекомендовал гонять эту штуку на полной мощности. С другой стороны, чтобы иметь более-менее приемлемое звуковое давление в гремящем шумном салоне, понадобится чувствительная акустика.

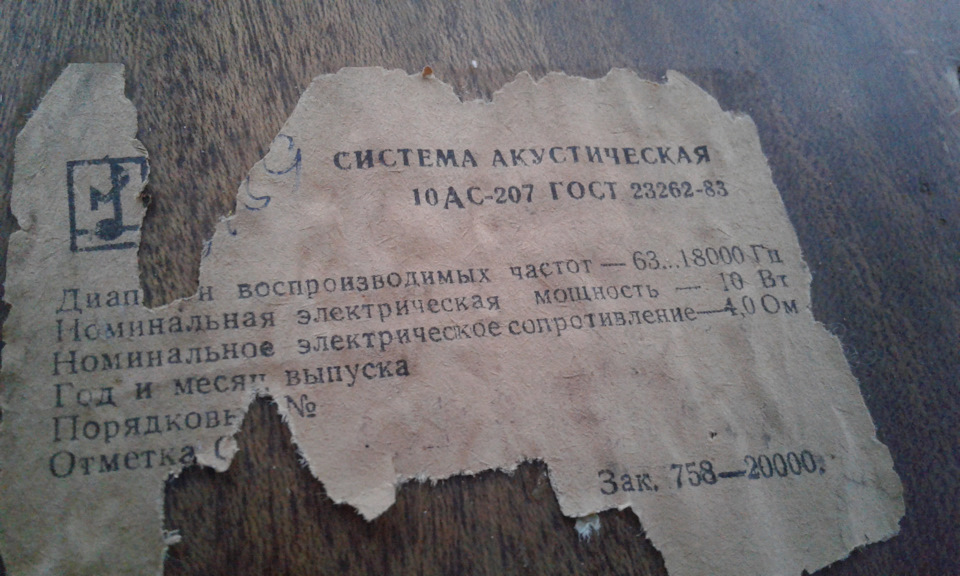

Если особо не тратиться и смотреть на остатки бытовухи пр-ва СССР, то это что-то вроде ЗЯ на 15…20 литров с головками типа 10 ГДШ-1-4 (10 ГД-36К).
В общем, надо смотреть, что там в гараже завалялось 🙂

Добавлено 20-05-2017

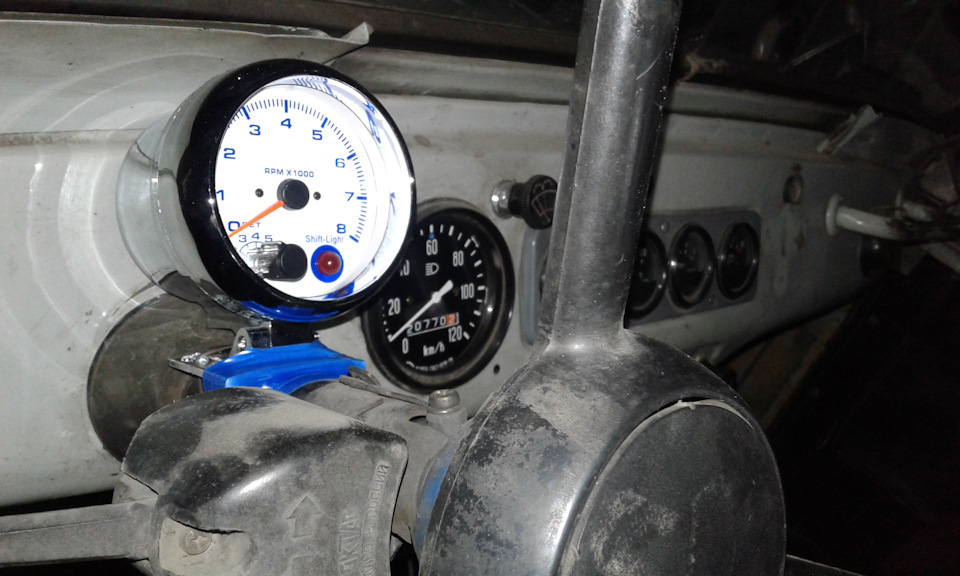

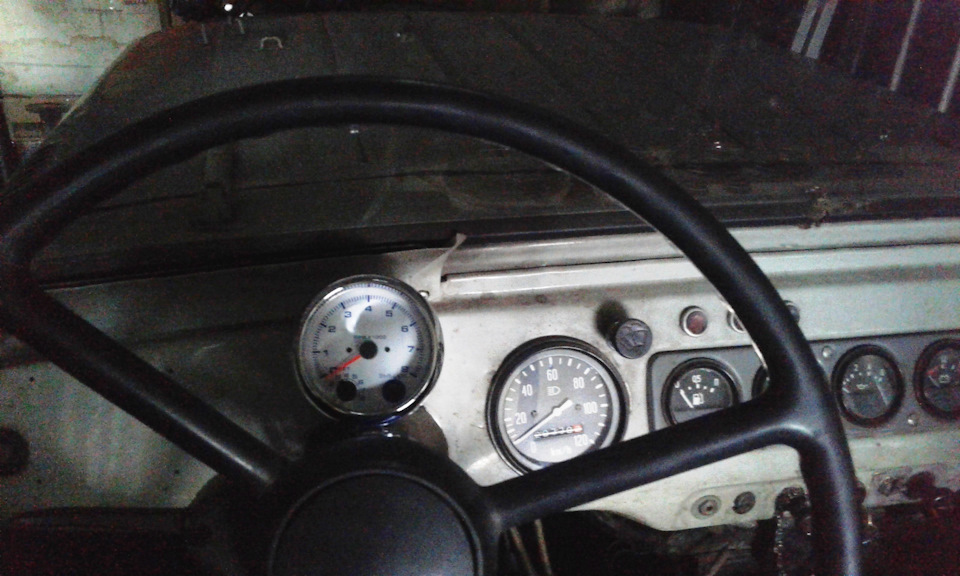

Примостил тахометр прямо на рулевую колонку, вот так:

При помощи куска проволоки и синей изоленты прибор закрепился более-менее надёжно 🙂

Провода удлиннил. Белый (подсветка) прицепил к подсветке на съёмной панели приборов.
Остальные довёл до коммутатора и подключил там.
Всё работает, только стрелка возвращается медленно. Двиг уже давно сбросил обороты, а тахометр плавно опускает стрелку ещё 2-3 секунды.
Набор оборотов — без задержки.

Надо поездить, и выполнить крепление по-нормальному.

Добавлено 05-06-2017
Добавлю видео работы тахометра. Двиг немножно неисправен в плане быстрого набора оборотов, но как работает тах посмотреть можно:

Добавление от 20-07-2017.

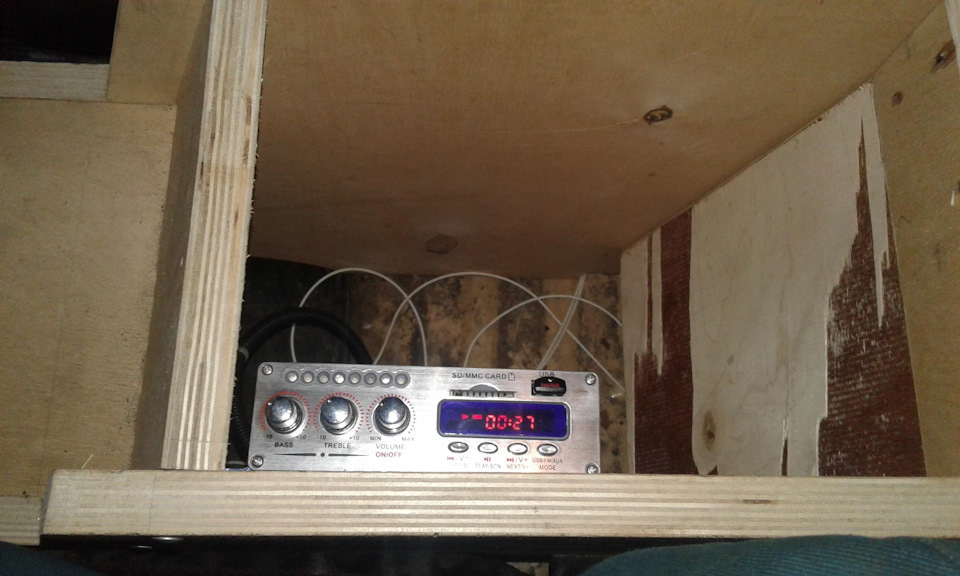

Поставил усилитель с проигрывателем флэшек в ящик:

Читайте также:  Как подключить проходной выключатель схема подключения legrand

Где-то были приличные динамики, но лет пять назад убрал их подальше и теперь не могу найти…
Цветомузыку отключил, ибо бесит. Штеккер питания не нашёл — припаялся напрямую.

В общем и целом — годится. Флэшки читает (как с SD, так и с USB), FM-радиво ловит.
Но!
Отвратительное охлаждение микросхемы УНЧ.
Поскольку сопротивление АС было маловато для такого усила (всего 4 Ома, а я разбирал выше, что хорошо бы не менее 8 Ом), то через полчаса непрерывного проигрывания на средней громкости (озвучивание площадки, УАЗ стоял с открытыми дверями) сработала термозащита кристалла, т.е. просто пропал звук.
Выключил. Через пару часов включил снова — всё заработало как и прежде.

Вывод:
Использовать можно, но:
— или навешивать дополнительный радиатор (что затруднительно),
— или ставить ещё одну оконечную ступень усиления (перепахивать полсхемы),
— или слушать непрерывно не более часа на громкости ниже среднего.
Одним словом — китай…

Источник

УАЗ 390995 Гравицапа inside › Бортжурнал › Тахометр от ВАЗ 2106 в УАЗ Буханка с двигателем ЗМЗ-409.

Всем привет!
Тахометр к 409-му двигателю не то что бы жизненно необходим, но всё же желателен.
И тут есть несколько путей:
а) Ставить тахометр от авто со схожим двигателем. Например, тахометр от Газели с 406-м двигателем и подключать его к ЭБУ. В этом случае меньше проблем с подключением, но придется что-то придумывать с корпусом для тахометра, ибо на Газели тахометр встроен в приборку и собственного, отдельного корпуса не имеет.
б) Ставить тахометр, работающий от выхода W генератора. Тоже минимум проблем с подключением, если, конечно, на вашем генераторе есть выход W. Если же его нет — можно вывести его самостоятельно, тоже, по описаниям, несложно, но сам я в этот вопрос не углублялся.
в) Ставить тахометр, который берёт сигнал от катушки зажигания. Шестёрочный тахометр — именно такой. Подключить его немного сложнее. Зато у него есть корпус, такого же размера, как и у родного спидометра. И он очень органично смотрится на родной буханочной приборке.

Я выбрал третий вариант, просто потому что шестёрочный тахометр мне нравится внешне. (И ещё потому, что сначала купил этот тахометр, воткнул его в приборку, а уже потом стал разбираться как его подключать ))).)
Основная загвоздка в том, что катушки у нас две и сигнал должен поступать с обеих сразу, а запараллелить их, конечно, нельзя. Если подключить к одной катушке, то показания тахометра будут вдвое ниже чем реальные обороты. Поэтому надо подключаться к двум катушкам, развязывая их таким образом, чтобы они не влияли друг на друга.

Читайте также:  Как подключить магнитолу на дэу джентра

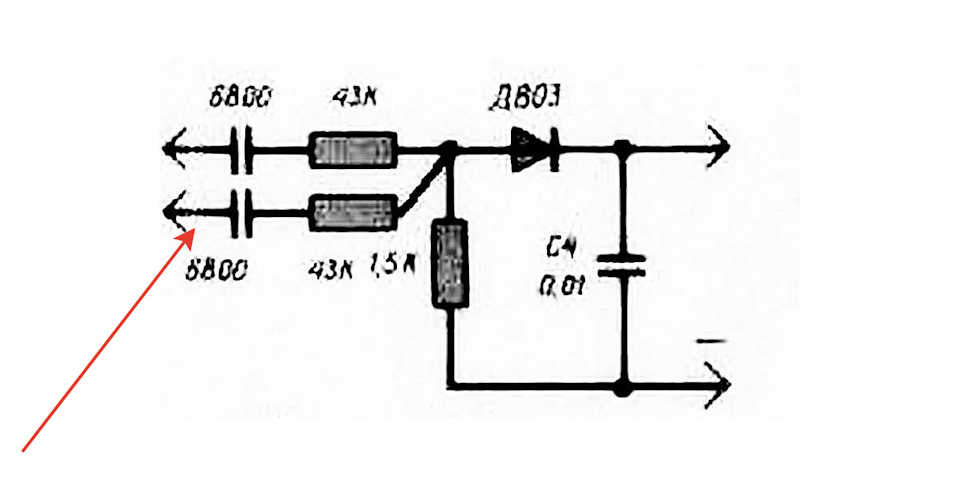

Описание нескольких вариантов реализации такого подключения (после долгих поисков) я нашёл здесь www.motolodka.ru/tx-193.htm Очень рекомендую ознакомиться со статьёй. Много полезного. Авторам статьи большое спасибо за инфу.

Итак моя реализация:

Для работы понадобятся:
Паяльник
Резистор 43 кОм
Конденсатор 6.8 нФ
Провода
Два однопиновых разъёма для соединения тахометра с катушками
Если ваш тахометр без разъёма — то ещё разъём к нему.
Термоусадка или изолента.

1. Вскрываем корпус тахометра. Я это делал с помощью сверла.

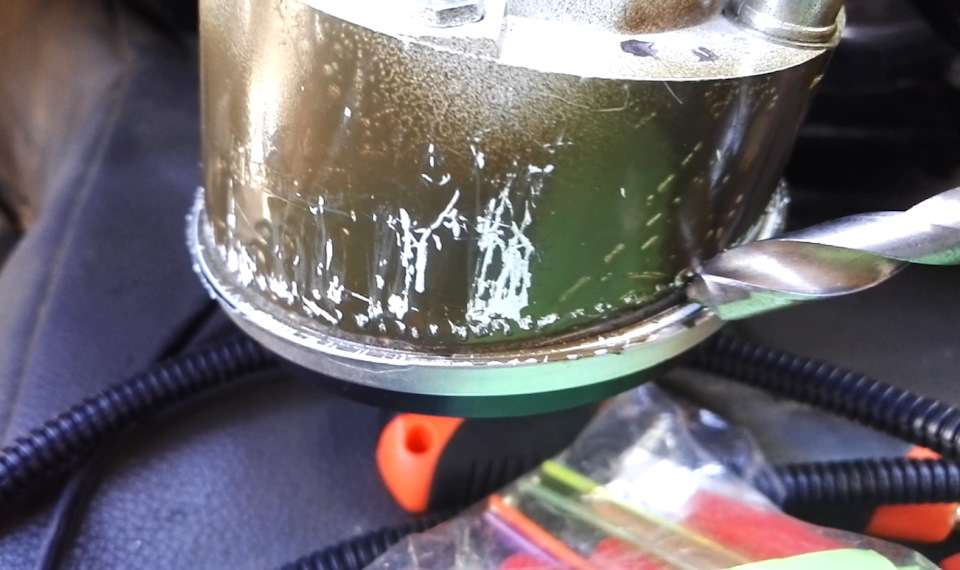

Острым углом сверла подковыривал завальцованный край и разгибал его. Довольно по варварски, но все что я искалечил, после установки видно не будет.
Далее снимаем внешнюю рамку вместе со стеклом

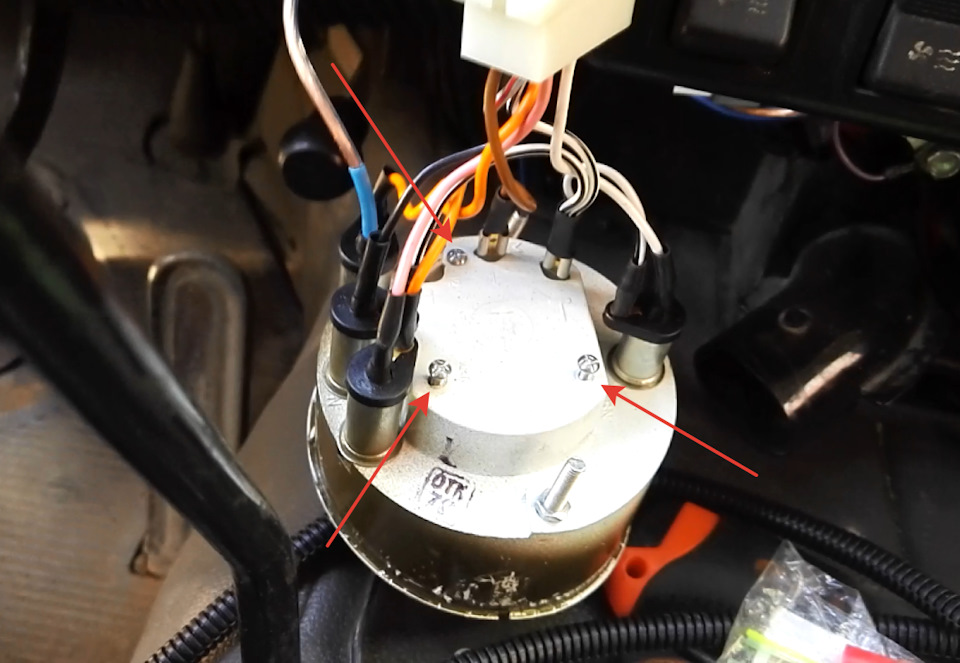

Откручиваем три винта которые крепят внутренности тахометра к задней стенке корпуса.

Отсоединяем все провода и вытаскиваем механизм из корпуса.

2. Теперь надо распараллелить цепь входа сигнала от катушки для снятия сигнала со второй катушки.

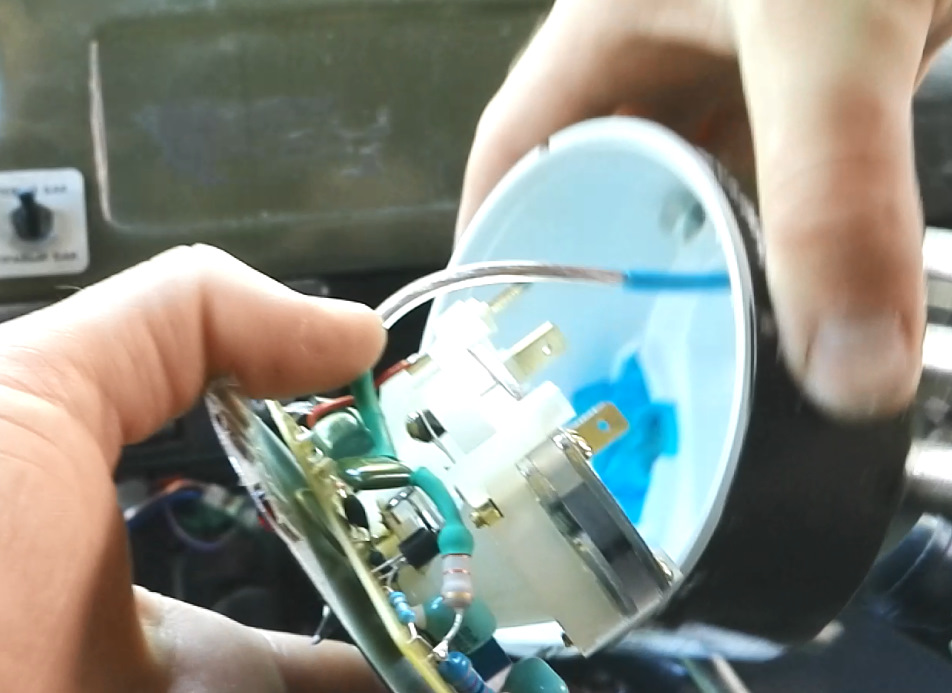

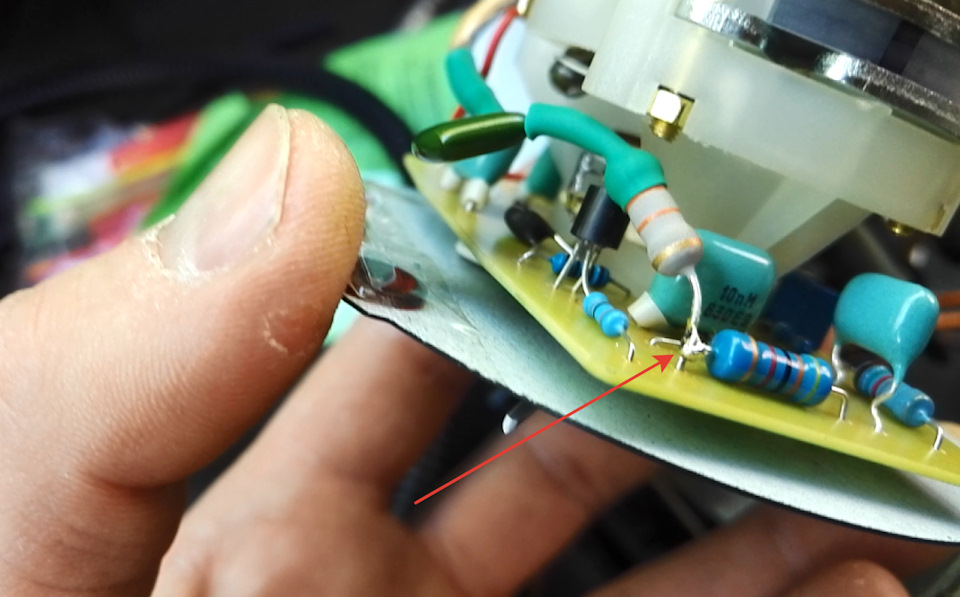

Для этого, последовательно, соединяем конденсатор (6.8 нФ) с резистором (43 кОм) и припаиваем к ноге родного резистора, как на фото. (Посмотрите видео, там лучше видно куда что припаивать)

К другому концу этой цепи припаиваем провод, который будет выведен через корпус наружу.

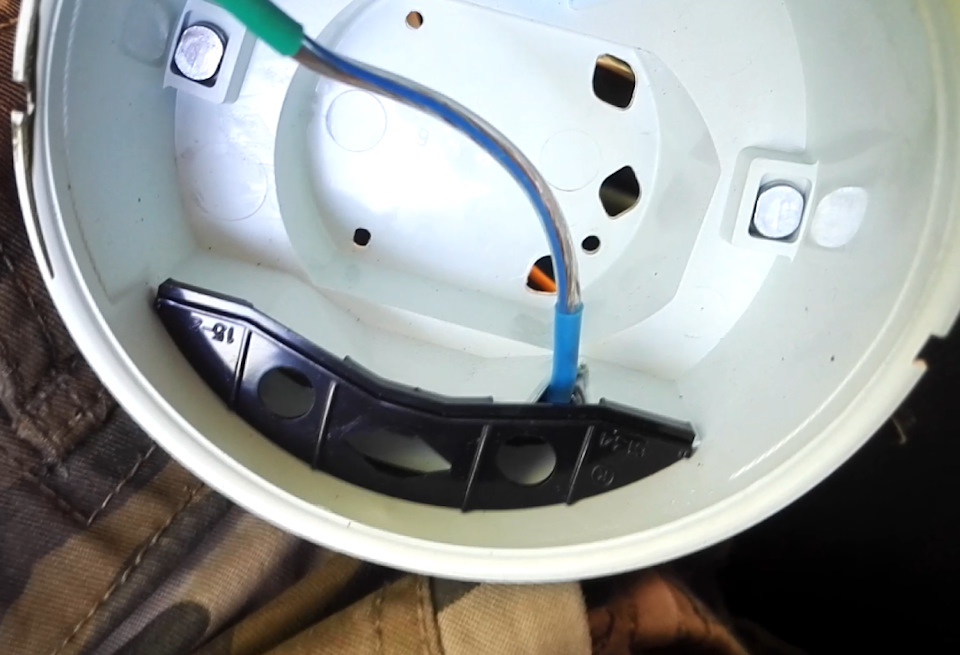

3. Выводим провод и собираем всё обратно. Я вывел провод через отверстие для одной из лампочек.

Завальцевал обратно крючком от анкера. Впрочем это можно сделать чем угодно.

Теперь у нас есть тахометр с двумя выводами под катушки. Со стороны автомобиля к нему надо вывести 12V (взять с любого места где напряжение появляется после включения зажигания, массу, подсветку (взять с подсветки приборной панели) и, собственно, провода от катушек.

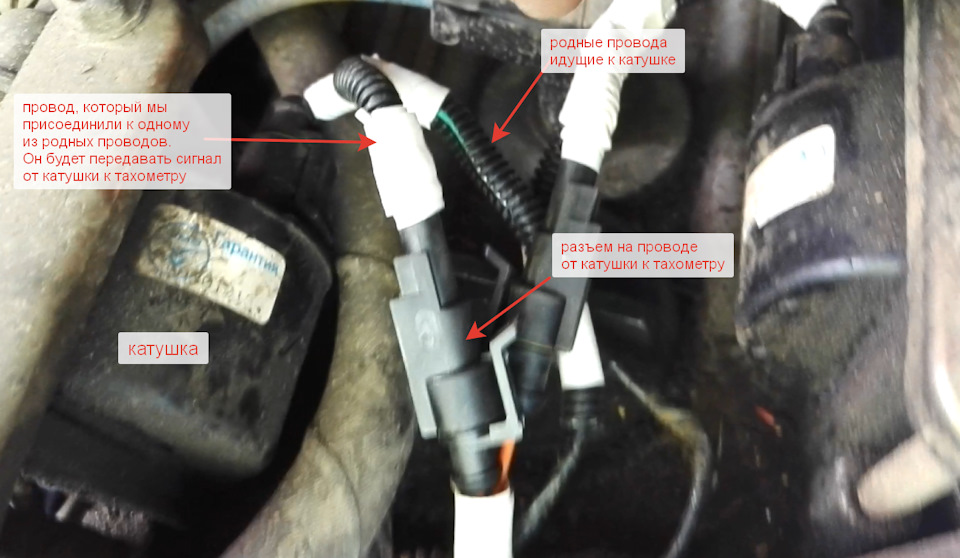

4. К каждой катушке, кроме высоковольтных проводов, идут два низковольтных. Брать сигнал на тахометр надо с одного из низковольтных (по-моему неважно с какого, я брал с розового).
