Продолжение upgrade bazuka x.1
Напомню, такой закончилась сборка базуки, но результат был честно говоря не очень, цифры сейчас не вспомню, но пусть будет 130db.
А в планах было ехать за первыми местами!
Объём зажатый 35л, саб не размятый дубовый.

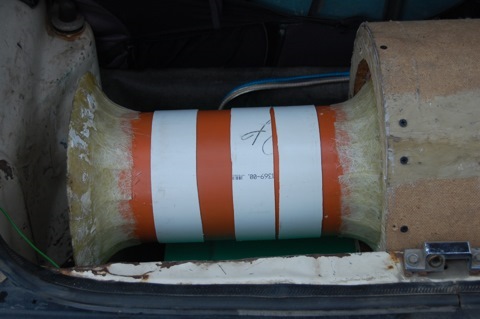

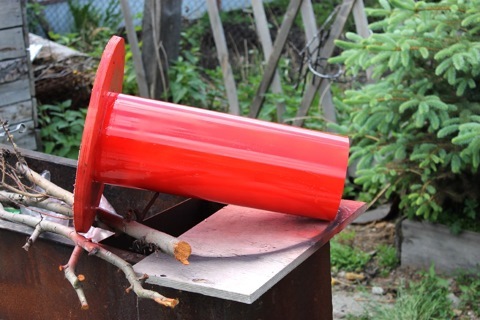

Решено переделывать порт, взял трубу 15 желтую, выпилил отверстие, поставил, сделали несколько замеров, поиграли с пиком, пик был в 63герц, машина
ОКА(специально отнятая у друга для экспериментов).

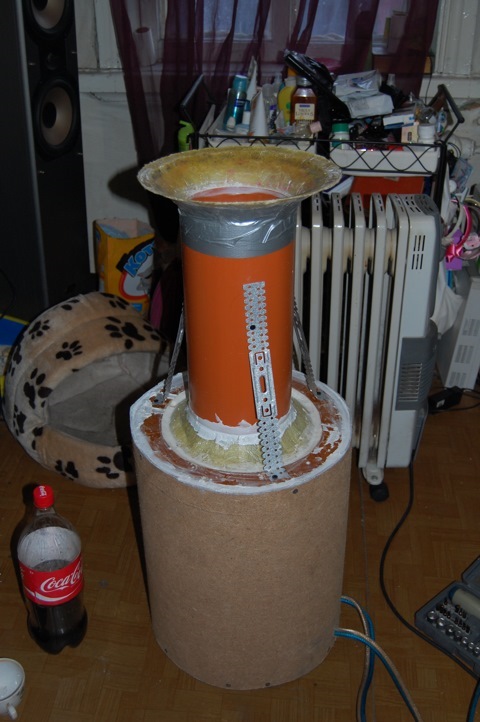

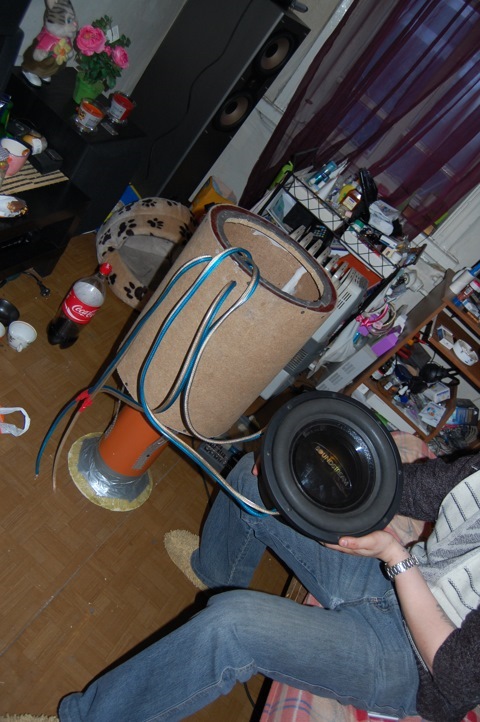

Ну и фото колхоза как это всё потом крепилось, фоты к сожалению изготовки фланцев не осталось
Потом были тесты замеры, всё на скорую руку, так как до ближайшего dBDrag-a оставалось пару дней, а фланцы постоянно отрывало от трубы, скотч армированный мотал кругами, не жалел, всё равно срывало, под руку попалась шпаклевка с эпоксидкой, и она пошла в ход :DDD не самое умное решение

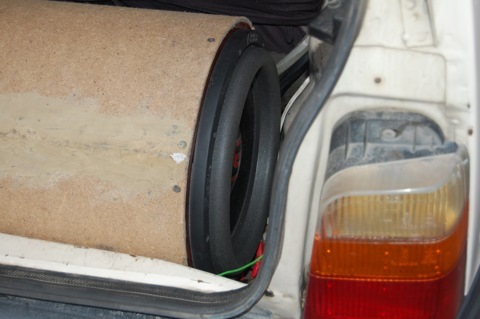

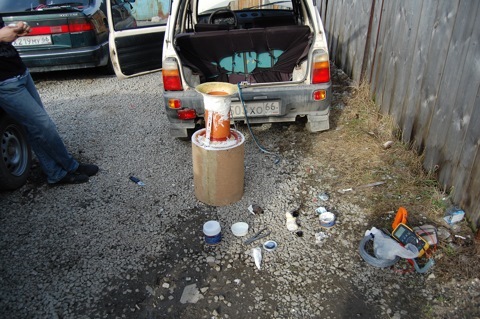

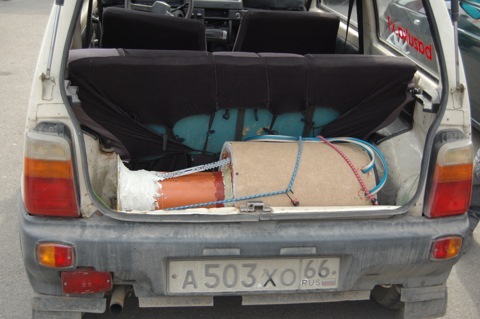

Вот так всё выглядело уже на соревнованиях.
Пошла квалификация, какой результат надул уже не помню, чуть дунул, что бы пройти и не сажать акб.
Дальше все пошло не плохо
Четверть финала, встаю с Женей(Сатанчик), он стреляет, результат не большой, диск в магнитоле прыгает, результат зафиксирован, мой замер 146, * с копейками, прошел.
Следующий замер полу финал, встаю с Ильёй(Маклай), мой результат 147,3, его 149,9 на память.
Вот и прошло боевое крещение базуки 3-тье место в dBDrag-e.
Долго думал почему упал результат, пришел к выводу, что саб пока гуляли, поразмялся, параметры уползли, объема стало для него мало.
Потом по причине, вкусных рассказов Вадика(Smok) был приобретен DD

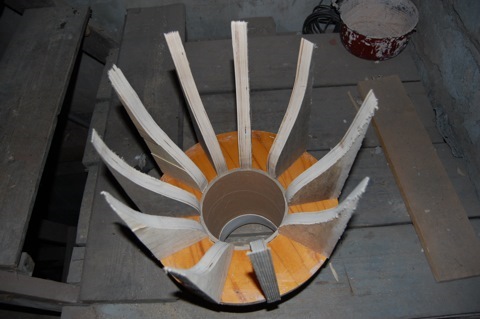

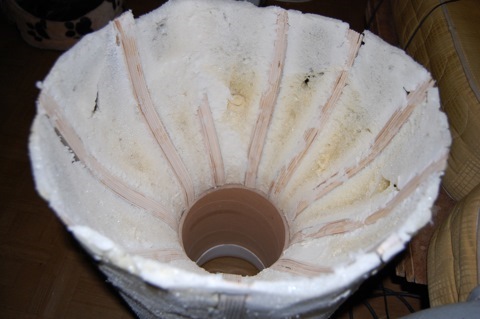

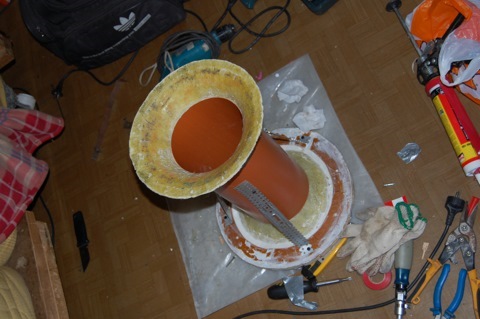

И внесены доработки в конструкцию порта, вырезал дополнительные кольца из 15 трубы, и с помощью эпоксидки и опять же смолы сделал соединительные элементы

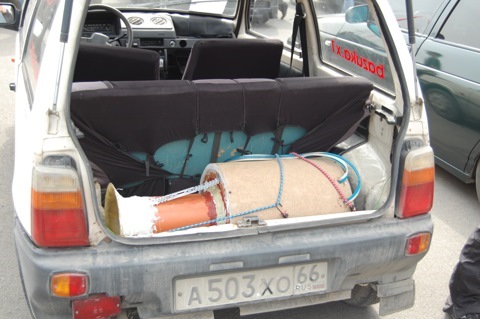

Но так сложилось, что ОКА больше не поехала на соревнования.
Всё оборудование было закинуто в Санёнг и двинулись на IASCA, не подготовленные.
Результат 2-рое место, в каком то большом классе:D
После соревнований для поднятия результата, был разработан moding x.1
Но ни разу не установленный, так как был сделан не под тот порт

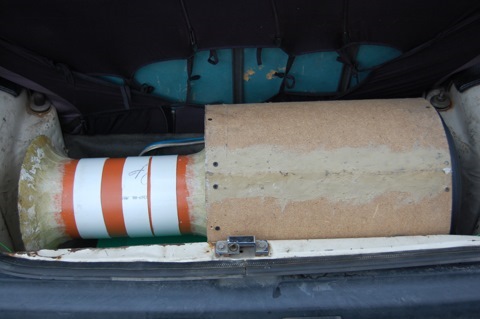

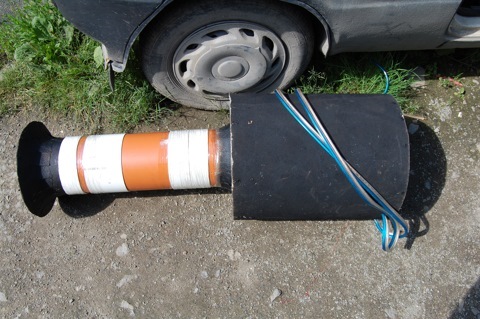

Заключительный вид Базуки, и потом полностью уход из автозвука.
Этим летом, руки зачесались, SPL в голове, побывав раз там, уже не уйдешь.

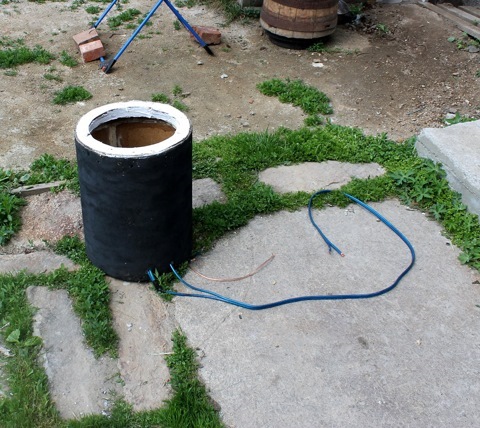

Была произведена ревизия, к сожалению фланец был безвозвратно потерян

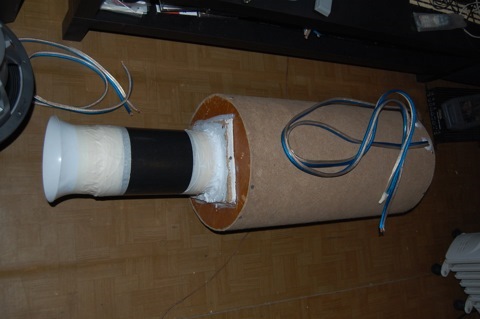

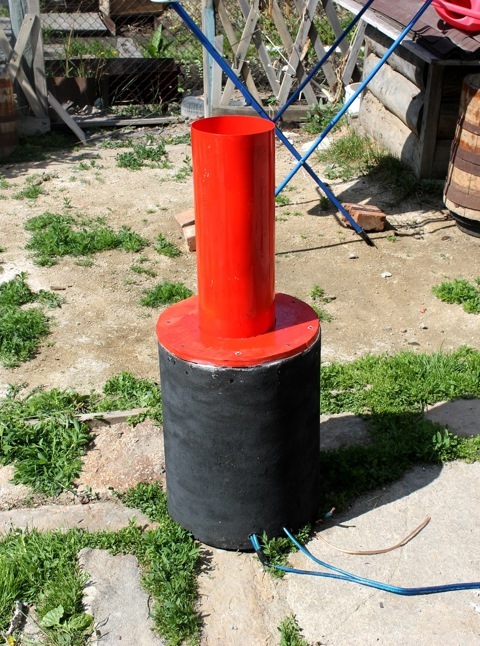

Добавлено по кольцу фанеры, с низу и сверху, для усиления крепления, саморезы так и вылазят, за одно обновил цвет.

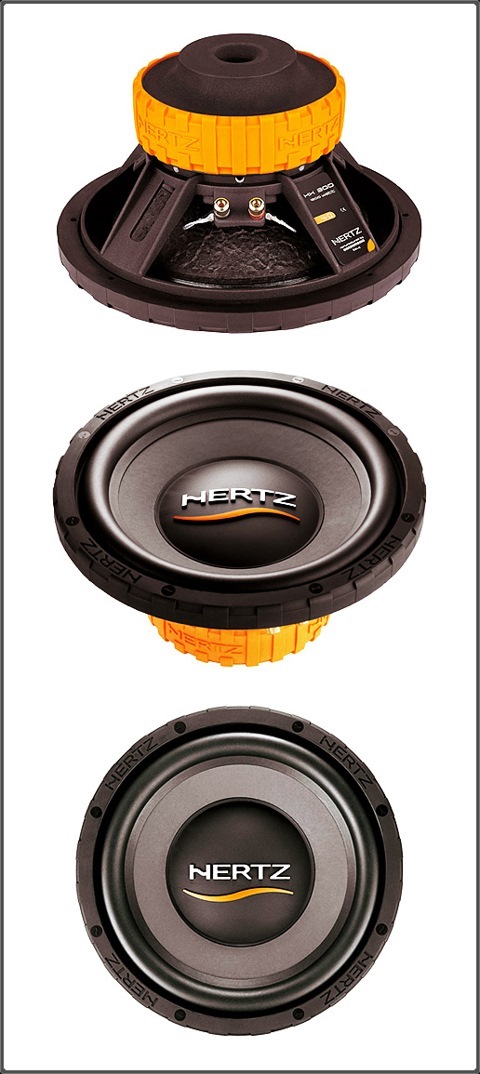

На текущий момент стоит Hertz HX 300 D

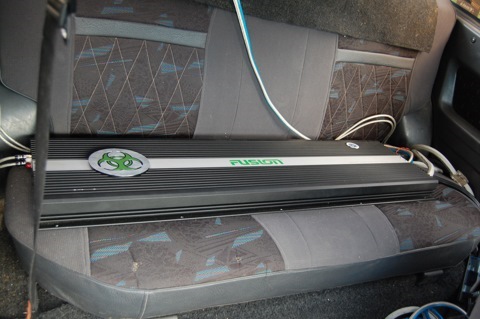

Питает его усилитель KICK 1.900
Пока всё)))
PS/// Да, это самый большой усилитель Fusion в мире!
Хотел скопировать, самые смешные комментарии из прошлой темы сюда, что бы каждый увидел свои ошибка, но думаю, и этого хватит =)
Всем добра и Бора!
SPL как часть жизни, ты дышишь, живешь, вздыхаешь, пилишь, много пилишь, твой лучший друг лобзик, твои лучшие победы, это не стандартное решение!
Источник
