Как подключить стеклоподъемники на ваз 2109 подробно с объяснениями

Лада 2109 Ап-ак › Бортжурнал › Лентяйка в машину. Установка рычажных ЭСП на ваз 2109.

Доброго времени суток! Долгое время я не писал ничего в БЖ, но машиной занимаюсь постоянно и фоткаю соответственно:) На этот раз руки дошли до рычажных электростеклоподъемников они же рыч. ЭСП:)

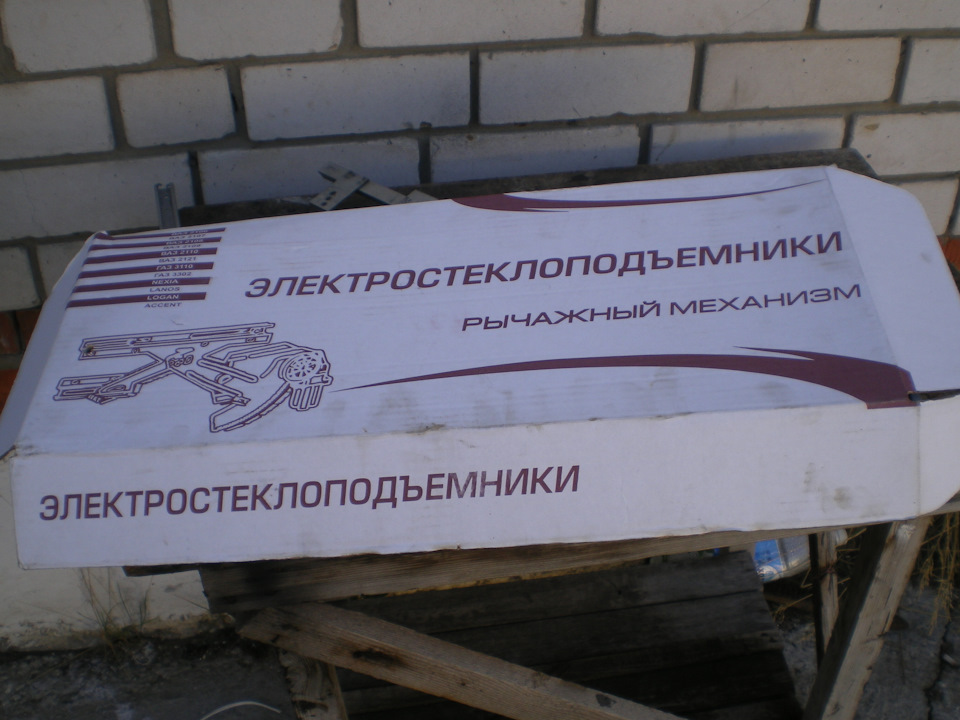

Купил я их за 2 тысячи. Брал не новые, ну как, они новые, но купил я их с рук и дешевле на 500 руб. Объявление нашел в ВК.

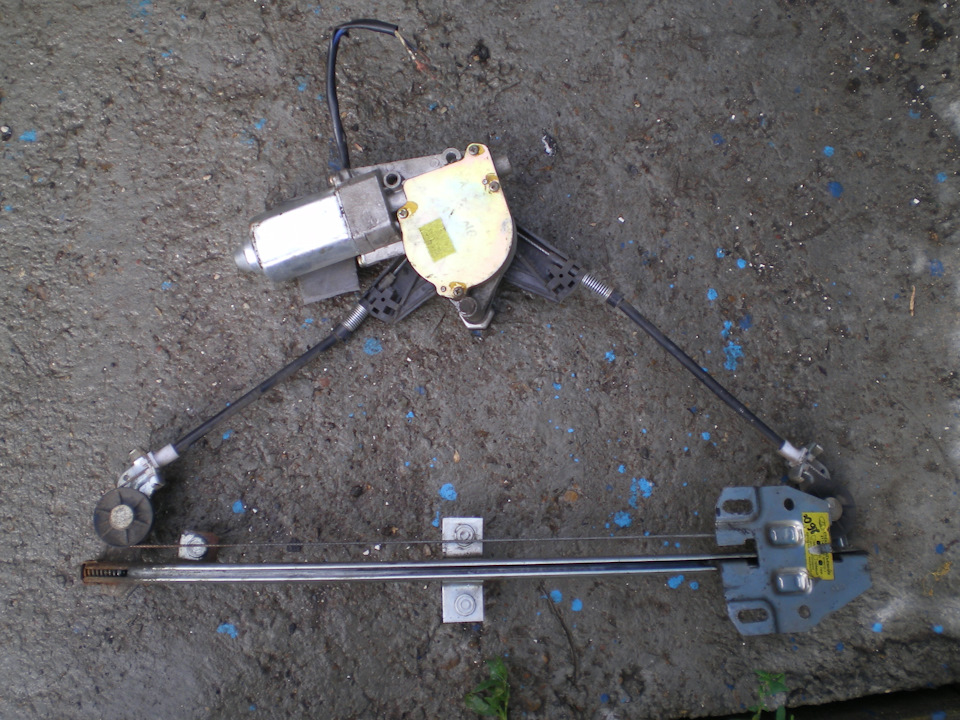

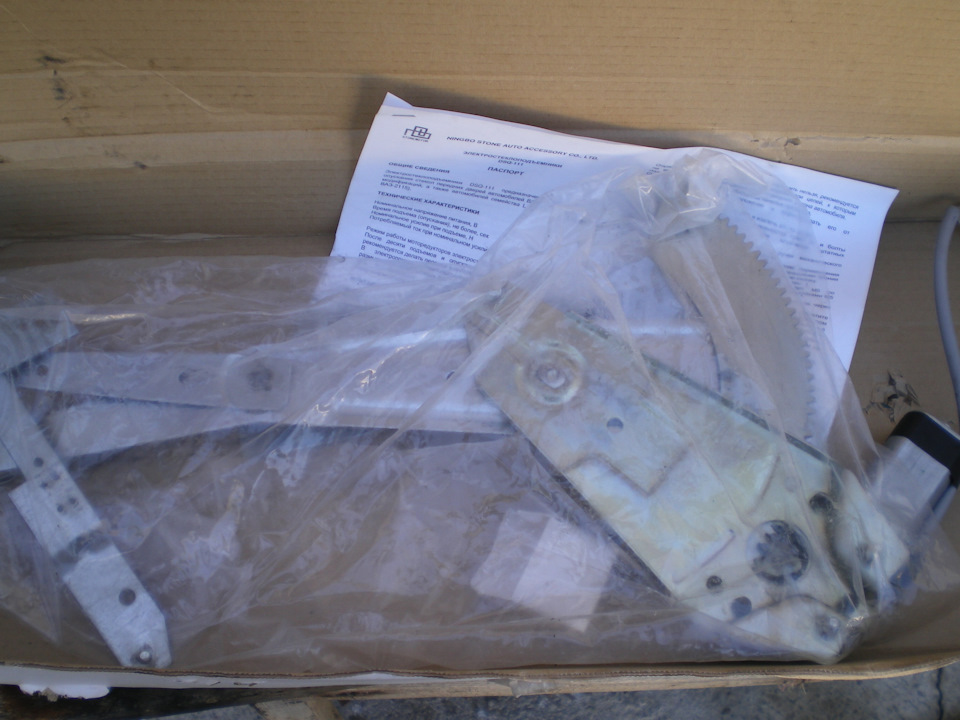

Комплектация:
ЭСП 2 шт;
Жгут проводов;
Кнопки 2 шт;
Крепежи/болты;
Паспорт.

Я не ожидал такой богатой комплектации. Я думал что там только ЭСП, без кнопок и проводки. Поэтому был приятно удивлен:) Стеклоподъемники Китайские, и не верьте продавцам если втирают их вам как отечественные. Каталожный номер DSQ-111.

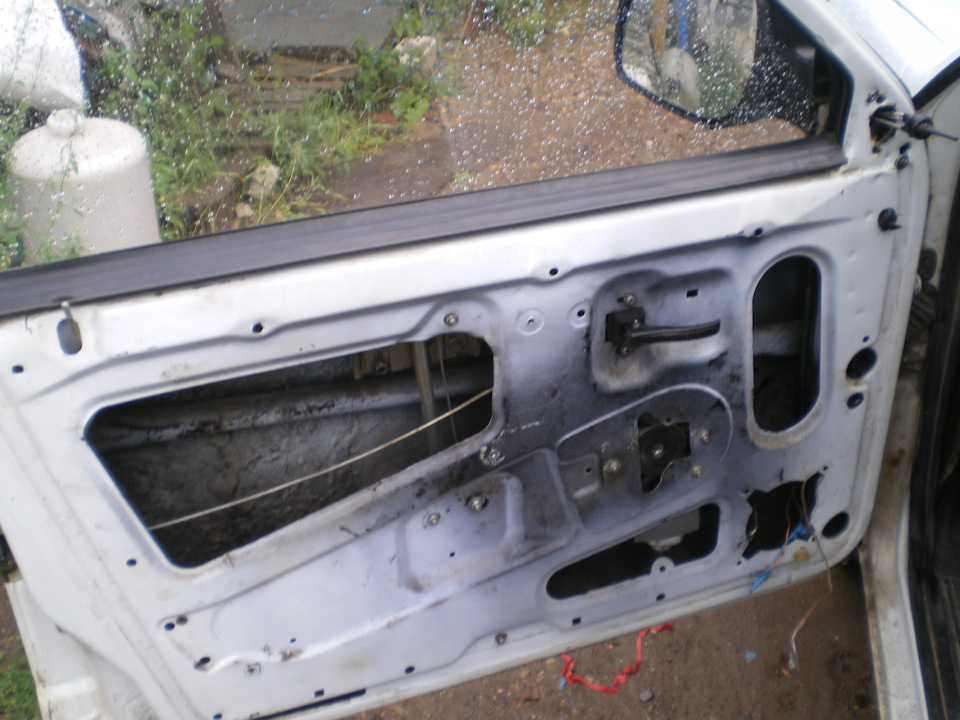

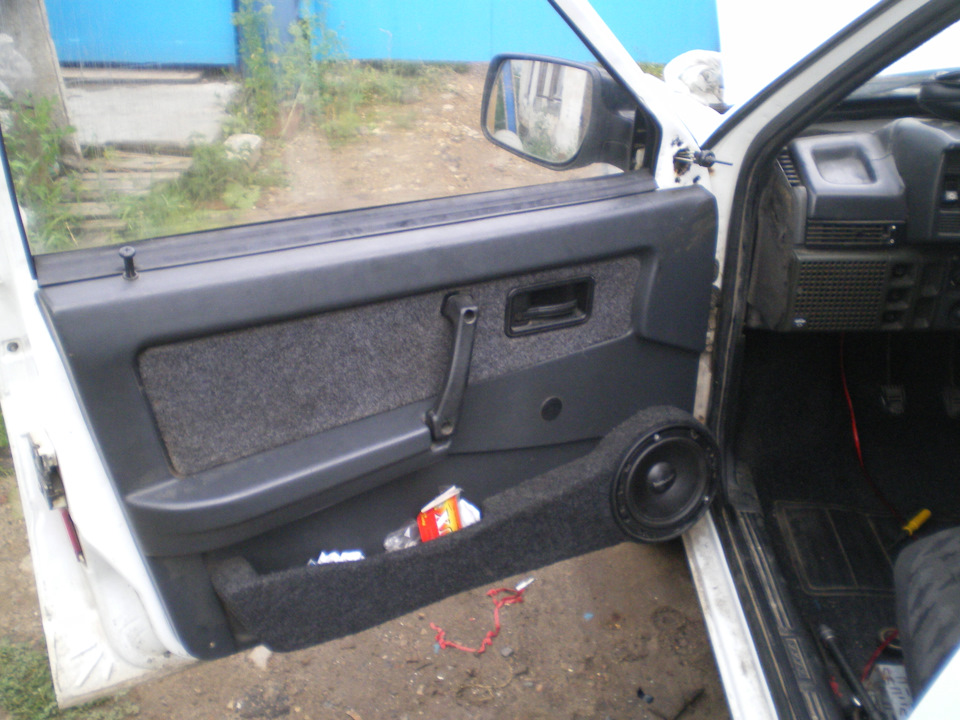

Начинаем установку. Открываем дверь и видим такую картину:)

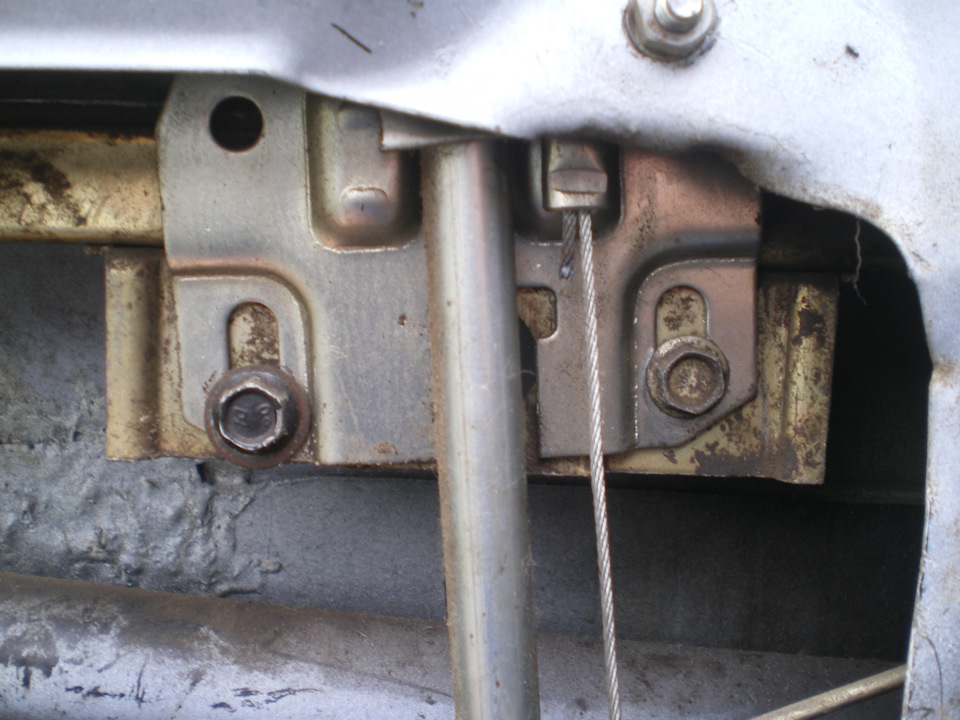

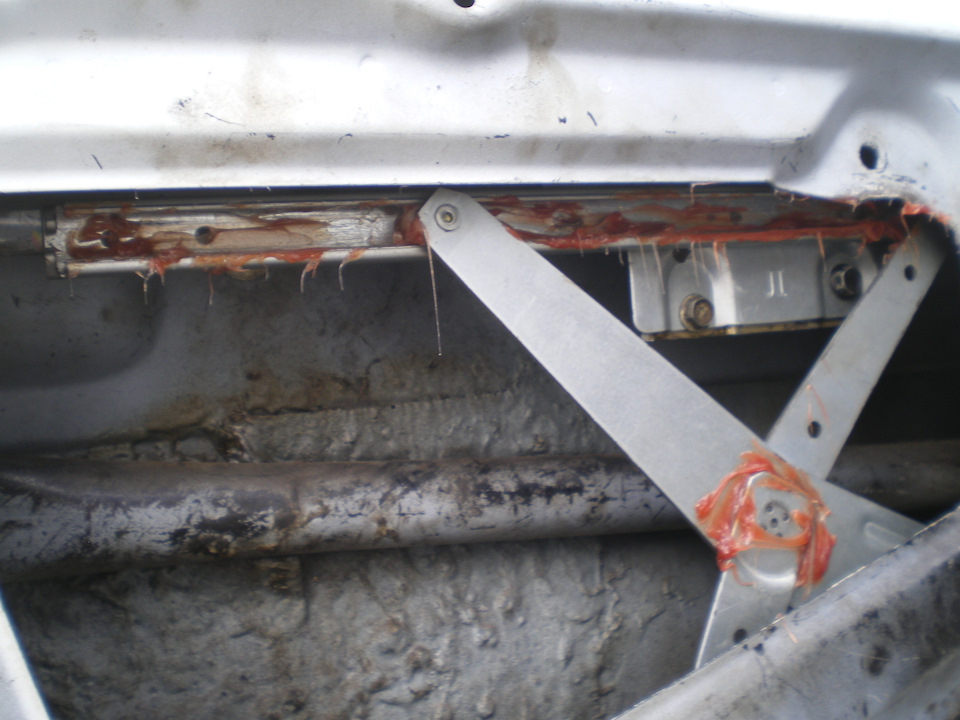

Теперь перед установкой РЕКОМЕНДУЮ снять тягу внутренней ручки, не надо её снимать с замка. Достаточное отцепить от самой ручки и вытащить тягу наружу.

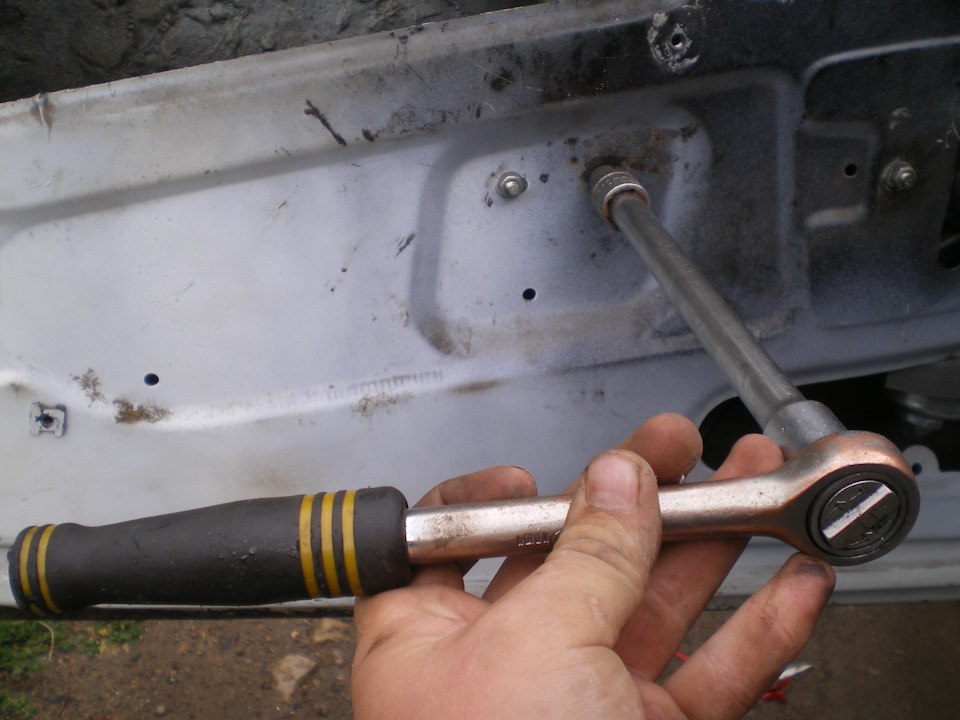

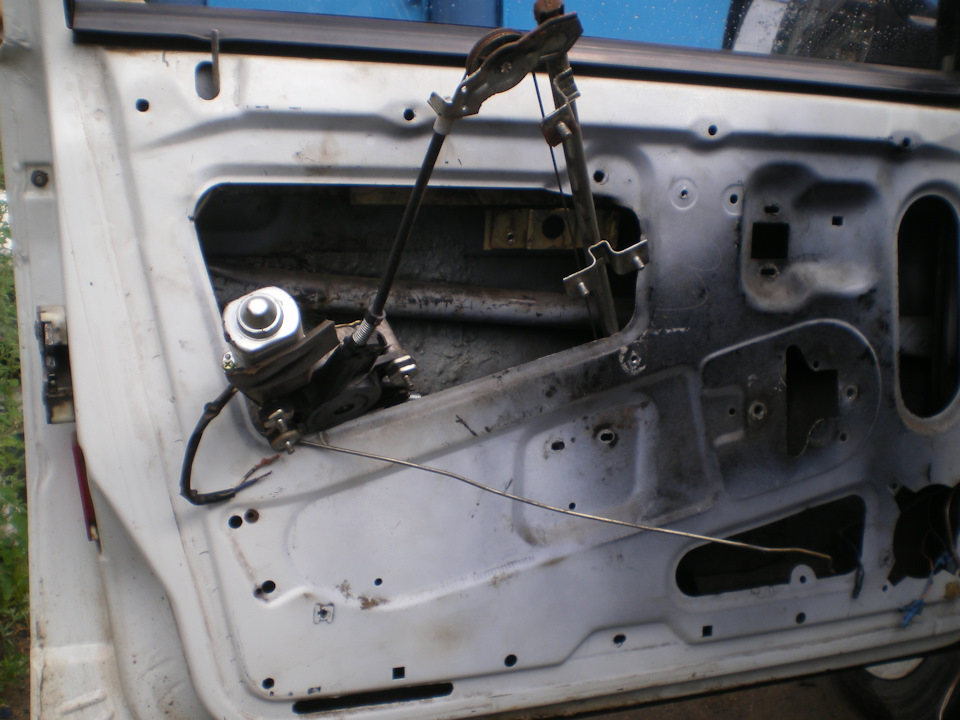

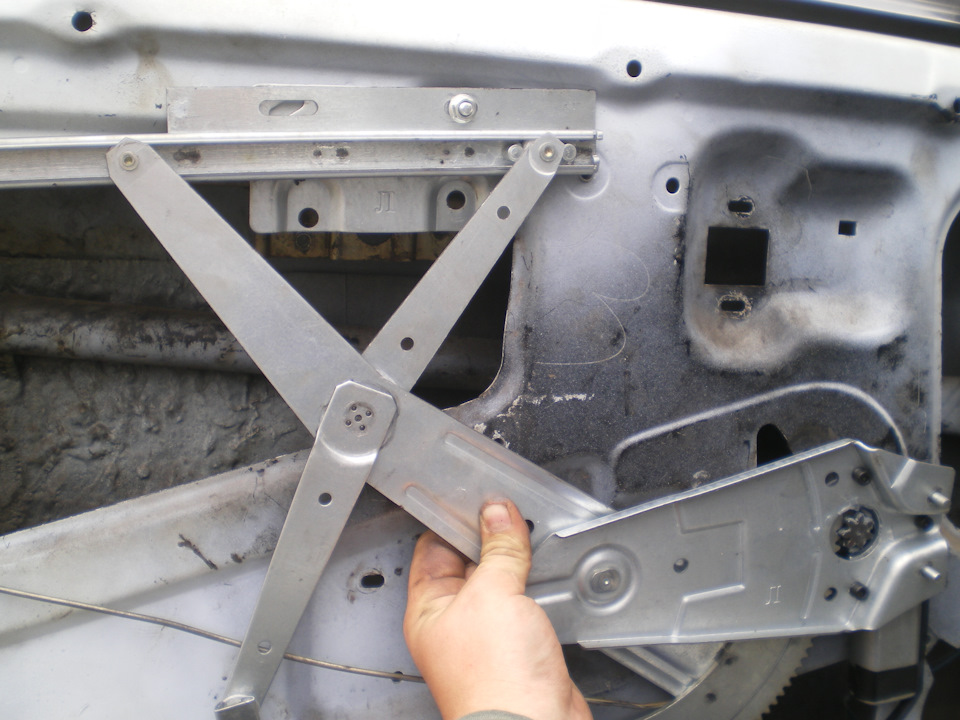

Устанавливаются они не конкретно в этом положении. Я долго матерился и не мог понять как же эту хрень установить в дверь, точнее установить я её установил, но при подъеме стекло перекашивалось очень сильно и закусывало. Позже я разобрался, дело оказалось в том что не хватало одного болтика крепления механизма.

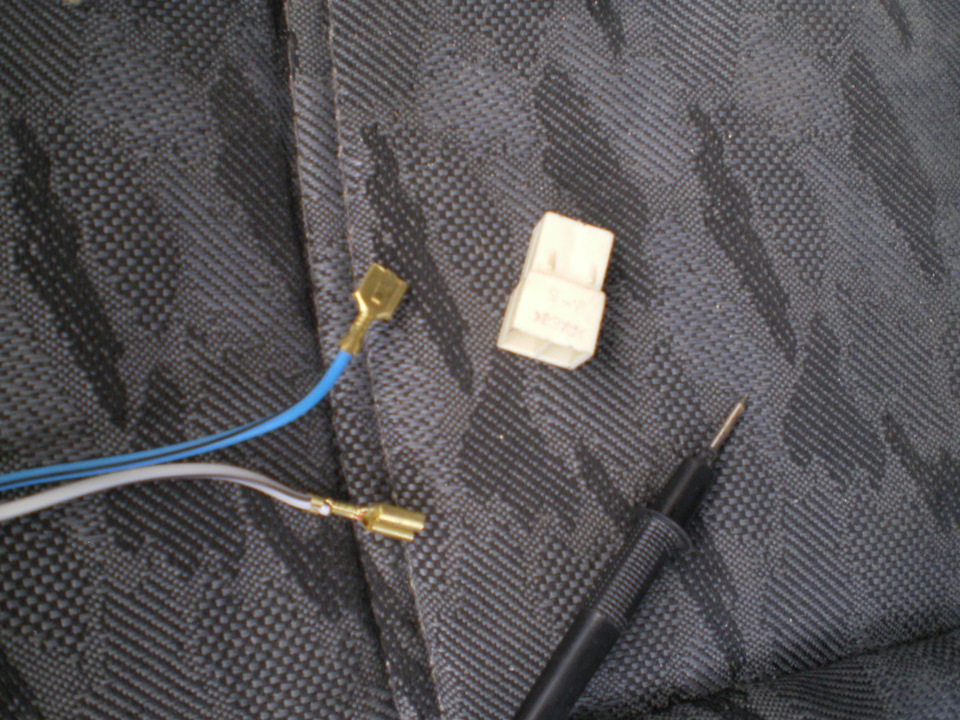

Дальше протягиваем провода в дверь сняв белую колодку.

Протаскиваем в дверной косяк вязальную проволоку зацепляем по одной клемме, сматываем это соединение проволоки с клемой изолетной, для того чтобы не цеплять ничего лишнего и тянем с обратной стороны. Подключаем, проверяем. Фотографий и объяснение что да как подключал у меня нет. Ничего сложного там нет, колодка проводов ведь уже собрана с завода:) Надо просто подать питание на контакты. Плюс можно взять от прикуривателя. Не советую брать + от зажигания. Кнопки я установил в штатные места, около прикуривателя.

Кстати ЭСП следует устанавливать с полностью поднятым стеклом! Это избавит вас от перекосов окна. Так же необходимо обработать силиконовой смазкой направляющие, по которым скользит стекло.

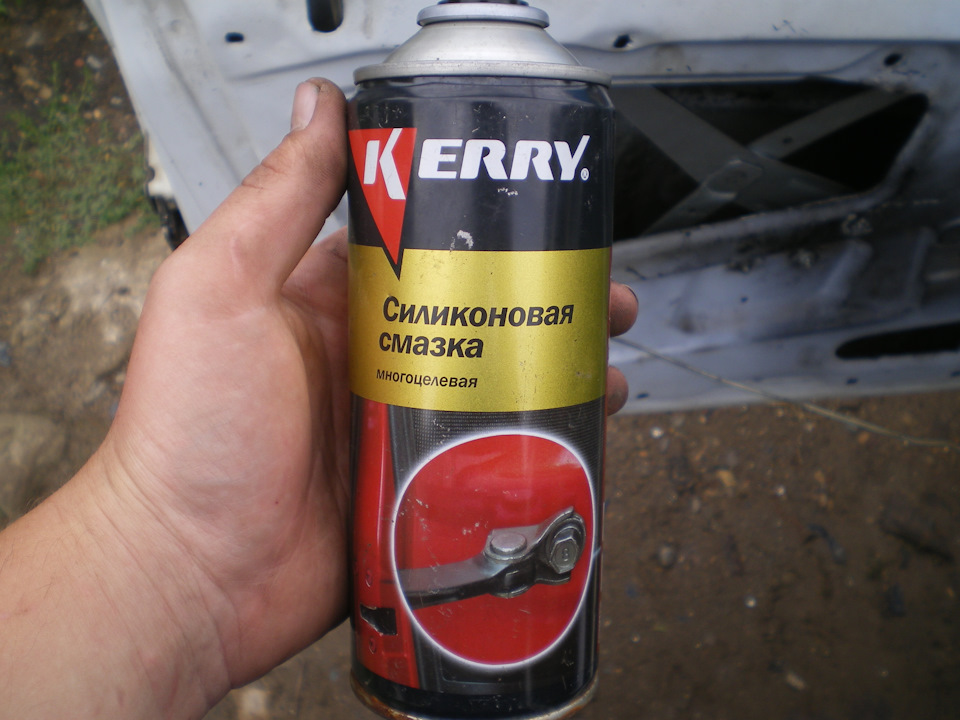

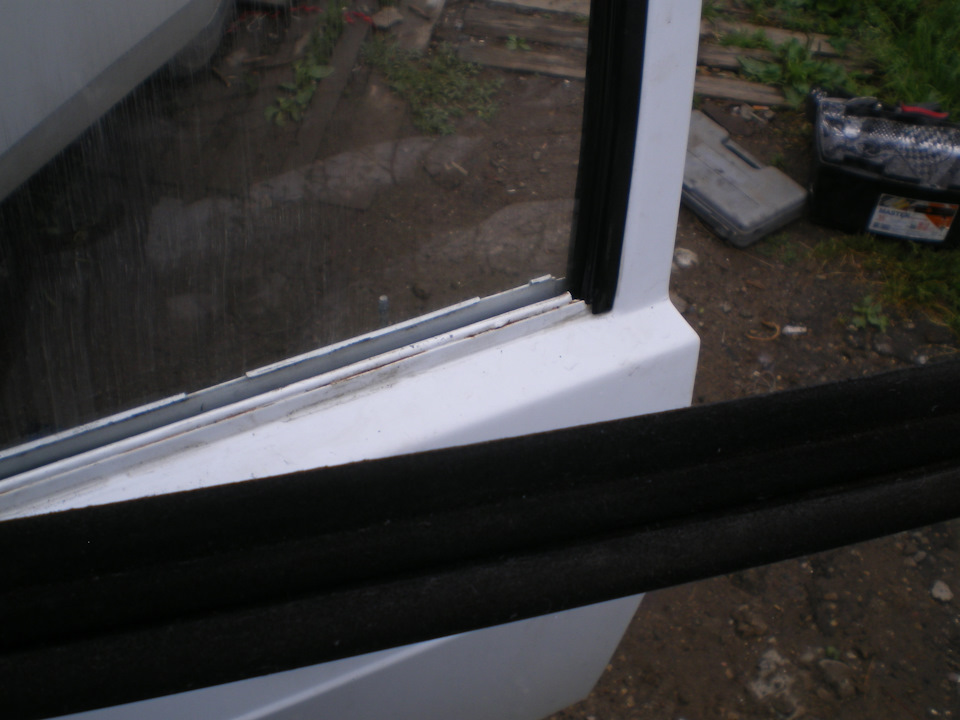

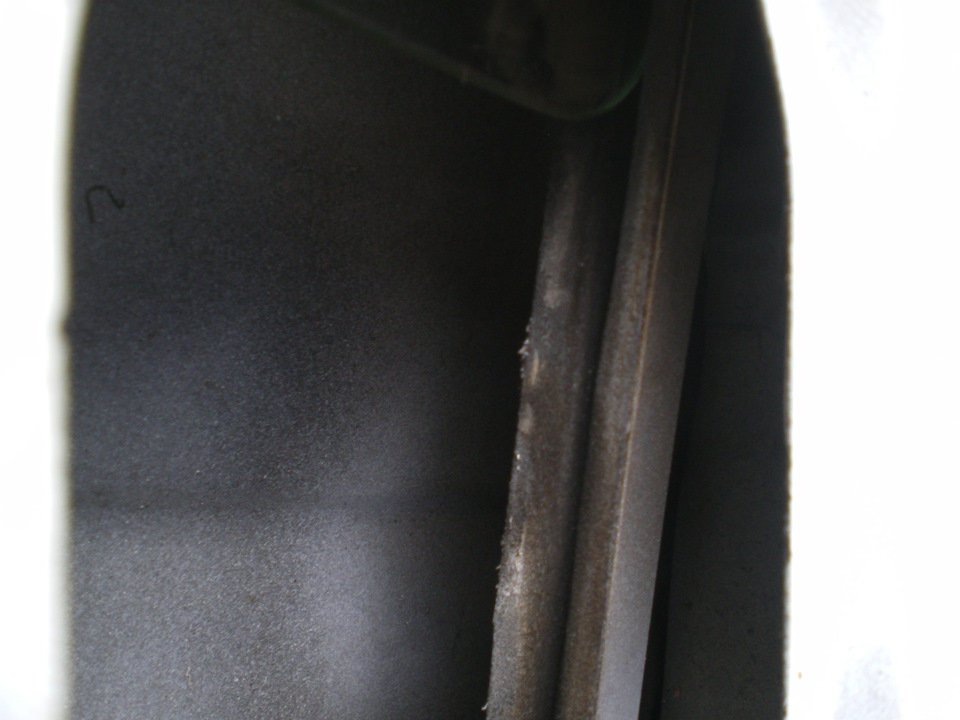

Не лишним будет, если вы снимите бархотки и почистите их. Только не повторяйте моей ошибки, не прыскайте на бархотки силиконовую смазку!

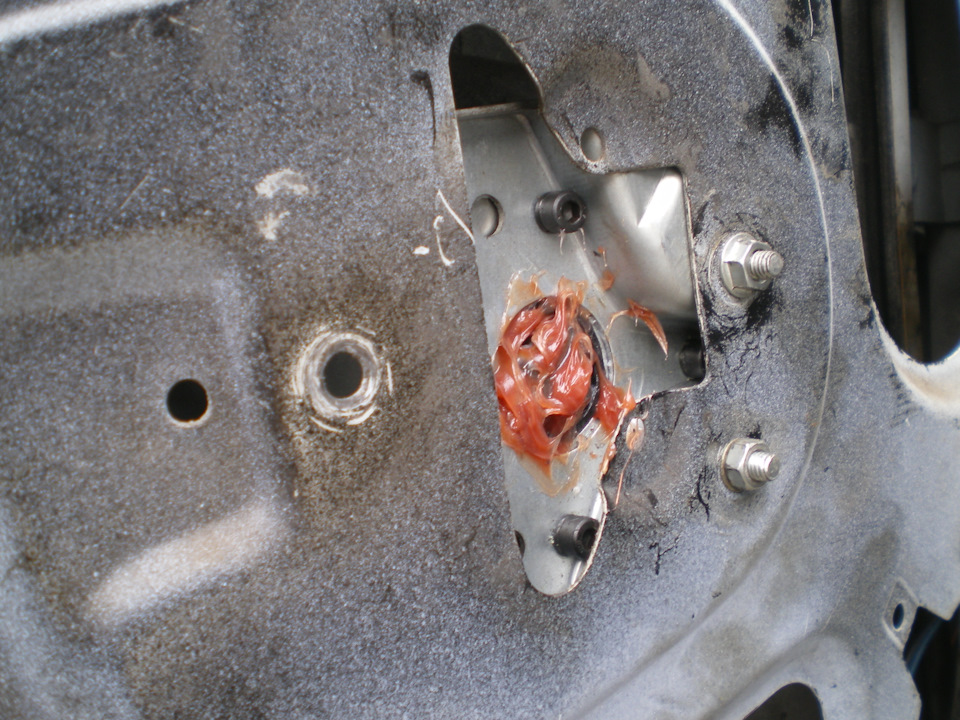

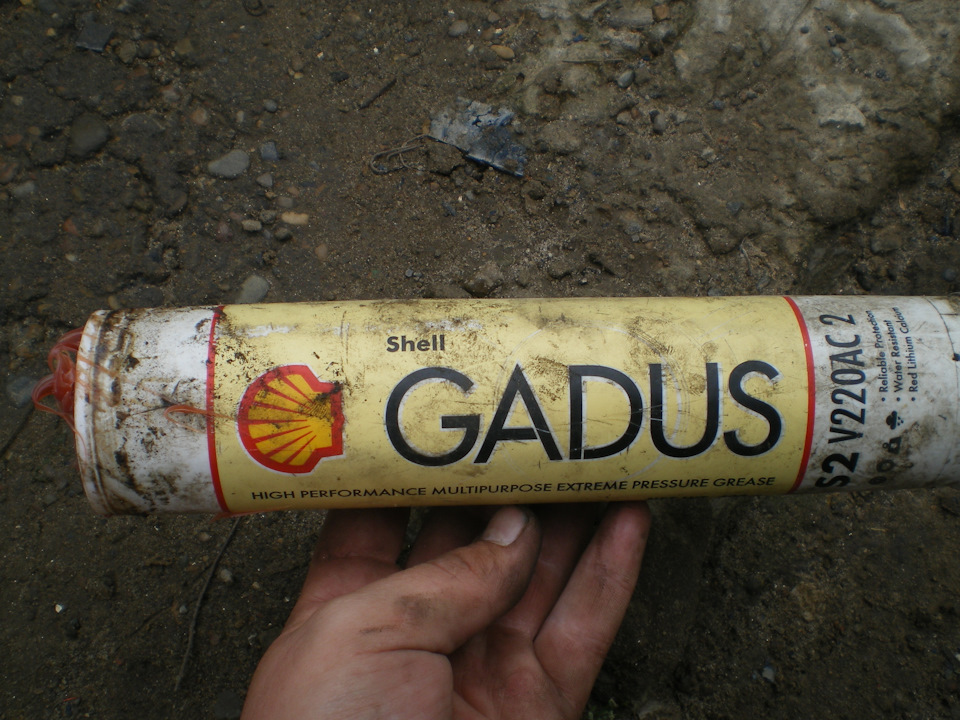

Обильно смазываем механизм солидолом, литолом и т.д. Не бойтесь переборщить, кашу маслом не испортишь, как говорится. Я мазал вот этой «Гадостью»

Проездил я около недели с этими ЭСП и скажу вам, хоть они и не поднимают окна с заявленной скоростью 5 секунд, но делают это намного шустрее тросиковых ЭСП! Переделкой доволен, не знаю как долго прослужат, надеюсь проживут вечно!:)

Желаю и Вам воплотить в своем автомобиле данную переделку и Удачи на дорогах жизни…

Источник

Как подключить стеклоподъемники на ВАЗ 2109

Всем привет! После того как зашумил двери — сразу же хотел поставить ЭСП, дабы исключить механические воздействия рукой на стекло 🙂
Приобрел ЭСП Форвард. Вроде отзывы о них неплохие.

Спасибо за внимание.

Лада 2109 1993, 69 л. с. — тюнинг

Комментарии 18

Привет подскажи как вработе форвард копия я просто думаю что взять копию или арегинал разница почти в два раза

Отлично было все, проблем не возникало

подскажи, вот я ставил себе такие же и не могу понять почему пассажирский стеклоподъемник не поднимается полностью где миллиметра 3-5 не доходит все перепробовал не помогает как будто уперается во что то

на фото не оригинальные форвард. копия.

ты что то пересверливал при установки или просто поставил закрепил в стандартные отверстия и подключил

Все устанавливается на стандартные места, ничего сверлить и придумывать не надо

себе тоже пол года назад поставил…все ниче…но медленно работают

Ну не особо быстро конечно, в иномарках быстрее…но все же лучше чем рукой крутить я считаю…

есть переделка для них, работать начинают хорошо…если получится поделюсь информацией))

Давай, делись…может надо тоже сразу их затюнить, с нови 🙂

Давай, делись…может надо тоже сразу их затюнить, с нови 🙂

он поделился?моя тоже хотеть

когда уже до движка доберешься?)

Пока по фин. возможности не могу до него добраться, в отпуск скоро — деньги коплю на отпуск…)))
НУ а потом уже дело дойдет до движка.
Потихоньку покупаю комплектующие для перехода на инжектор 16v.
Бак с насосом, всякие мелочевки и т.п., что где подвернется в хорошем состоянии и не дорого.

Читайте также:  Как правильно подключить комплект для cloud blackvue

Как подключить стеклоподъемники на ВАЗ 2109

В период популярности «девяток», монтаж электростеклоподъемников производился далеко не на всех автомобилях ВАЗ 2109. Наличие таких устройств в автомобиле было скорее роскошью, чем обычным атрибутом машины. С течением времени, вкусы автовладельцев изменились, а сама опция стала более доступной.

На современном этапе, электрические стеклоподъемники являются неизменной составляющей автомобилей. Этому способствуют и отечественные производители, которые выпускают механизмы для различных моделей, в том числе, ВАЗ 2109. И если изначально автомобиль не был оборудован столь полезным устройством, то его можно поставить самостоятельно. Как производится установка стеклоподъемников и их подключение? Что учесть при выполнении работы? Рассмотрим эти моменты ниже.

Виды электрических стеклоподъемников, и что лучше всего подойдет для «девятки»?

Сегодня устанавливается три типа электростеклоподъемников:

В нашей статье рассмотрим процесс установки и подключения стеклоподъемников модели «Гранат». В комплекте к модели идет все необходимое для монтажа — кнопки, провода, заглушки, необходимое крепление, а также манжеты, для протяжки проводов из стойки в полость двери. Неплохие отзывы имеют модели «Беркут» и «Катран», но установка стеклоподъемников этого типа немного сложнее.

Электростеклоподъемники Гранат на ВАЗ 2109

Монтаж и подключение стеклоподъемников ВАЗ 2109: детальная инструкция со схемами и видео

Как отмечалось выше, установку электростеклоподъемников на «девятке» можно сделать своими руками. Алгоритм действий такой:

Как только направляющая освободилась, открутите три крепежные гайки механизма стеклоподъемника в области ручки вращения. После этого, достаньте устройство, путем вывода нижней шпильки направляющей в специальное отверстие (предусмотрено в двери). Чтобы достать верхнее крепление направляющей, надавите на необходимый участок с помощью отвертки.

Вот и все — старый механизм отключен и демонтирован. Достаньте устройство из полости в двери и переходите к установке стеклоподъемника «Гранат». Фиксация механизма производится, с применением заводских креплений, поэтому делать дополнительных дырок не нужно.

Видео: Установка электростеклоподъёмников на ВАЗ 2109

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Для монтажа и подключения стеклоподъемников, на машине ВАЗ 2109, действуйте так:

Механическая часть установки стеклоподъемников завершена. Теперь подключите провода механизма подъема стекол на ВАЗ 2109. Перед началом работ, продумайте трассу, по которой будет идти проводка: от электрического привода стеклоподъемников в двери — до кнопок управления (активаторов). В «девятке», местом для установки этих элементов является высокая панель. С правой стороны от прикуривателя, можно найти две заглушки, на место которых и будут монтироваться кнопки.

Схема подключения электростеклоподъемника на ВАЗ 2109 через прикуриватель

Наибольшие сложности связаны с прокладкой проводов из двери — к стойке, а после — под приборную панель. Для этого, найдите в стойке технологическое отверстие и протяните через него провода. При выполнении работы, может потребоваться специальный щуп.
Учтите следующие нюансы:

После завершения монтажа, включите габариты автомобиля и убедитесь в наличии подсветки кнопок управления стеклоподъемниками. Если подсветки нет, то поменяйте местами гнезда на контактах кнопок, помеченных на схеме цифрами 6 и 3. При желании, можно установить стеклоподъемники стандартным способом. Здесь также стоит ориентироваться на схему, представленную ниже.

Схема стандартного подключения электростеклоподъемника на ВАЗ 2109

После подключения стеклоподъемников, проверьте работоспособность механизма. Важно, чтобы стекло перемещалось плавно, без рывков. Кроме того, оно не должно выходить из направляющих элементов. Чтобы облегчить перемещение стекла в уплотнителе, обработайте его силиконовой смазкой.

В завершение, верните на место дверную обшивку. На этом установка стеклоподъемников, на машине ВАЗ 2109, завершена.

Lada 2109 › Logbook › Установка ЭСП на водительскую дверь + Подключение видеорегистратора от АКБ + Замена замка

Доброго времени суток!
Нашел немного времени дабы описать часть полезных доработок.
Итак, начнем с доработок на конец января:
31 января при открытии багажника у меня сломался ключ! При том ладно бы 1 сломался, еще как я только начал кататься он сломался так же, в итоге больше ключей нет)) Хорошо что хоть не успел закрыть багажник, а то пришлось бы помучаться. Ладно, пофиг, там стоял китайский замок, я же решил купить оригинальный, ДААЗовский.
31 января купил заодно:
1) Фильтр воздушный — 84 рубля
2) Вставки замков и замок багажника — 389,5 рублей
3) Уплотнитель замка багажника 9 рублей

Читайте также:  Как подключить интернет на айпад через симку

Замена соответственно довольно простая, замок снял и поставил новый, не забыв при это про уплотнительное кольцо.

Ну и опять пришлось снять евроручки, дабы поставить туда новые вставки.

В свободное время так как у меня появились ЭСП я изучил и продумал свою схему для стеклоподъемников, с обходом ключа зажигания и черного ящика, т.к. он у меня оказался от пятнашки:

И соответственно, спустя несколько дней, а именно 4 февраля, я купил все что нужно для установки ЭСП и заодно прикупил виброизоляцию для уже новой правой двери:

1) термоусадка — 19 рублей
2) Рамка кнопки ЭСП 2 шт — 10 рублей
3) Кнопка ЭСП 2 шт — 208 рублей
4) Колодка соединительная ЭСП 2 шт — 76 рублей
5) Разъем 2-х контактный (фишка) 2 шт — 56 рублей
6) Колодка реле — 28 рублей
7) Реле 4-х контактное — 61 рубль
8) Держатель предохранителя — 28 рублей
9) Шумоизоляция (вибро) 4 мм — 473 рубля

И в этот же день начал паять схему.

На следующий день, меня посетила идея, а что если кинуть силовой провод из подкаподки и сделать что-то типа плюсового терминала в торпеде, и заодно решил осуществить свою идею. Для этого мне потребовались соединительные колодки из электрических коробок для проводки дома и провод, дабы запитать все места соединения.

Затем кинул плюсовой провод от АКБ до терминала

и начал разводить проводку от кнопок ЭСП, плюс от подсветки впаял в колодку проводов для включения освещения, так как в том месте провод был темного цвета и мог спустя какое-то время отвалиться, а ятем самым решил сразу две проблемы. Также провел + подсветки прикуривателя, а то как-то совсем запамятовал про него, и заменил стандартную лампочку на светодиод.

Но у меня не хватило термоусадок, и заодно захотел купить термоусадки меньшего размера, поэтому пришлось поехать в магазин и вот что я купил:
1) Стеклоподъемник ( без мотора) — 323 рубля
2) Термоусадки — 47 рублей
3) Грунтовка серая — 280 рублей ( Это для правой двери, позже напишу:))
И как пришел домой, сразу за дело, т.к. на следующий день нужно было ехать на парки:)
И кстати, раз пошла такая фигня с разбором панели, заодно подключил видеорегистратор, кинув + на терминал, минус на кузов

и соответственно подключил через реле, добавил переключатель и поставил предохранитель 15 амперный, схему не рисовал, но суть та же)

Все элементы схемы у меня были)) Когда-то я планировал поставить принудительное включение электровентилятора от кнопки, но тем самым забил из-за ненадобности:) Проложил и спрятал проводку, где не хватало поставил термоусадки, ну и поставил новый стеклоподъемник со старым мотором

Самостоятельно устанавливаем стеклоподъёмники на ВАЗ 2109

Для современных автомобилей электрические стеклоподъёмники давно стали нормой. А вот владельцам старых отечественных моделей повезло меньше. К примеру, на ВАЗ 2109 электрических стеклоподъёмников нет. Потому что в те далёкие времена, когда начали выпускать «девятку», такие устройства ещё считались роскошью. Можно ли исправить эту ситуацию? Разумеется. Сегодня расскажем читателям о том, как самостоятельно поставить на «девятку» электрические стеклоподъёмники.

Варианты устройства стеклоподъёмников

По устройству электрические стеклоподъёмники (ЭСП) подразделяются на три основных типа:

Самыми популярными среди рычажных ЭСП являются подъёмники «Гранат». Их популярность обусловлена двумя факторами: достаточно демократичной ценой и хорошей комплектацией. Вместе с ЭСП водитель получает проводку, крепёж, манжеты и заглушки.

Процесс замены штатных стеклоподъёмников ВАЗ 2109 на электрические

Прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и расходные материалы

Последовательность операций при установке ЭСП «Гранат»

Важные моменты

Но следует помнить, что эта схема подключения ЭСП может быть использована только на автомобилях, выпущенных до 98 года.

Читайте также:  Домашний кинотеатр lg lhb655 как подключить

для машин более позднего выпуска используется другая схема:

Итак, поставить ЭСП на ВАЗ 2109 можно и самостоятельно. Для того чтобы собрать простейшую электросхему, не требуются особые электротехнические навыки. Вполне хватит и знаний из школьного курса физики. А вот на этапе выбора стеклоподъёмников следует быть особенно внимательным. Настоятельно рекомендуется отказаться как от реечных, так и от тросиковых устройств, даже если их цена покажется невероятно привлекательной. Устанавливать следует только рычажные стеклоподъёмники, поскольку лишь они являются гарантией того, что стекло не примёрзнет к двери в морозный зимний день.

Устанавливаем стеклоподъёмники с электроприводом на ВАЗ 2109

Далеко не все автомобили ВАЗ 2109 оснащены с завода электрическими стеклоподъёмниками (ЭСП). И если во времена, когда серийный выпуск «девятки» только еще начинался, электростеклоподъёмники были скорее роскошью для отечественного автолюбителя, то сегодня «весла» на дверях автомобиля – скорее исключение, чем правило. К счастью, отечественная промышленность выпускает электрические стеклоподъёмники для российских автомобилей, изначально не оснащенных ими, в том числе и на ВАЗ 2109. Вот такие электростеклоподъёмники мы и будем устанавливать на нашу Ладу Самару своими руками.

Виды электростеклоподъёмников и какие из них лучше для ВАЗ 2109

ЭСП бывают различных типов.

Останавливаем свой выбор на последних, под названием «Гранат». Тем более, что в комплект у этих ЭСП входит все необходимое для установки – электропроводка, кнопки, заглушки, весь необходимый крепеж, резиновые манжеты для протягивания проводки из стойки внутрь двери.

Также есть «Катран» и «Беркут», у них немного другое устройство и установка чуть сложнее, но по отзывам тоже неплохие.

Установка и схема подключения стеклоподъёмников ВАЗ 2109: пошаговая инструкция с фото

Подробнее про виды монтажных блоков переднеприводных ВАЗов можно почитать здесь.

Как установить и подключить электрические подъёмники стёкол «Гранат»: опыт на видео

Источник

Самостоятельно устанавливаем стеклоподъёмники на ВАЗ 2109

Для современных автомобилей электрические стеклоподъёмники давно стали нормой. А вот владельцам старых отечественных моделей повезло меньше. К примеру, на ВАЗ 2109 электрических стеклоподъёмников нет. Потому что в те далёкие времена, когда начали выпускать «девятку», такие устройства ещё считались роскошью. Можно ли исправить эту ситуацию? Разумеется. Сегодня расскажем читателям о том, как самостоятельно поставить на «девятку» электрические стеклоподъёмники.

Варианты устройства стеклоподъёмников

По устройству электрические стеклоподъёмники (ЭСП) подразделяются на три основных типа:

Самыми популярными среди рычажных ЭСП являются подъёмники «Гранат». Их популярность обусловлена двумя факторами: достаточно демократичной ценой и хорошей комплектацией. Вместе с ЭСП водитель получает проводку, крепёж, манжеты и заглушки.

Рычажные стеклоподъёмники «Гранат»

Процесс замены штатных стеклоподъёмников ВАЗ 2109 на электрические

Прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и расходные материалы

Последовательность операций при установке ЭСП «Гранат»

Обшивка двери снимается с помощью отвёртки

Откручиваются гайки, удерживающие стекло в механизме стеклоподъёмника

Нижняя гайка направляющей откручивается торцовой головкой

Центральные гайки направляющей откручиваются торцовой головкой

Откручивается верхняя гайка на направляющей

Головкой на 8 откручиваются гайки, удерживающие ручку стеклоподъёмника

Стеклоподъёмник ВАЗ 2109 вынимается через отверстие в двери

ЭСП «Гранат» устанавливается в дверь ВАЗ 2109

ЭСП закрепляется двумя центральными шпильками

Напряжение на мотор ЭСП подаётся с аккумулятора ВАЗ 2109

С помощью головки на 8 стекло прикрепляется к механизму ЭСП

Трущиеся поверхности ЭСП смазываются составом ШРУС-4

Кнопки активации ЭСП устанавливаются в нишу около прикуривателя

Простейшая схема подключения ЭСП к прикуривателю

Важные моменты

Схема подключения ЭСП с монтажными блоками для автомобилей до 1998 года выпуска

Схема подключения ЭСП для ВАЗ 2109, выпущенных после 1998 года

Итак, поставить ЭСП на ВАЗ 2109 можно и самостоятельно. Для того чтобы собрать простейшую электросхему, не требуются особые электротехнические навыки. Вполне хватит и знаний из школьного курса физики. А вот на этапе выбора стеклоподъёмников следует быть особенно внимательным. Настоятельно рекомендуется отказаться как от реечных, так и от тросиковых устройств, даже если их цена покажется невероятно привлекательной. Устанавливать следует только рычажные стеклоподъёмники, поскольку лишь они являются гарантией того, что стекло не примёрзнет к двери в морозный зимний день.
