АКВАРОБОТ ТУРБИПРЕСС Блок автоматического управления насосом Руководство по монтажу и эксплуатации
1 RU Блок автоматического управления насосом АКВАРОБОТ ТУРБИПРЕСС Руководство по монтажу и эксплуатации
3 Назначение и функциональные возможности RU Блок АКВАРОБОТ ТУРБИПРЕСС предназначен для автоматического управления однофазными поверхностными и погружными насосами, мощностью до 1,5 квт (модификация 1) или 2,2 квт (модификация 2). Функциональные возможности устройства: 1. Автоматически управляет работой насоса, поддерживая в системе водоснабжения заданные пользователем пороги минимального и максимального давления Р мин и Р макс. 2. Выключает насос при отсутствии потока воды. Переводит его в режим аварии при сухом ходе и при заклинивании насоса. 3. Автоматически выключает насос в случае, если давление в системе достигло предельной величины Р пред (5,5 7 атм), и автоматически переводит устройство в рабочий режим при снижении давления до величины, ниже Р пред. 4. Обеспечивает устойчивую работу насоса при пониженном напряжении сети до 170 В. (Примечание: при понижении сетевого напряжения мощность насоса снижается пропорционально квадрату напряжения). Описание и принцип действия Устройство состоит из пластикового корпуса (1), внутри которого установлены датчик давления, датчик потока и печатная плата с микроконтроллером. На корпусе установлен манометр (2) для визуального контроля величины давления в системе. Устройство имеет три присоединительных резьбовых патрубка 1 (3, 4, 5), а также кабельные вводы (6, 7). Присоединительный патрубок 1 с латунной вставкой (4) предназначен для присоединения гидроаккумулятора. 3 Техническая поддержка

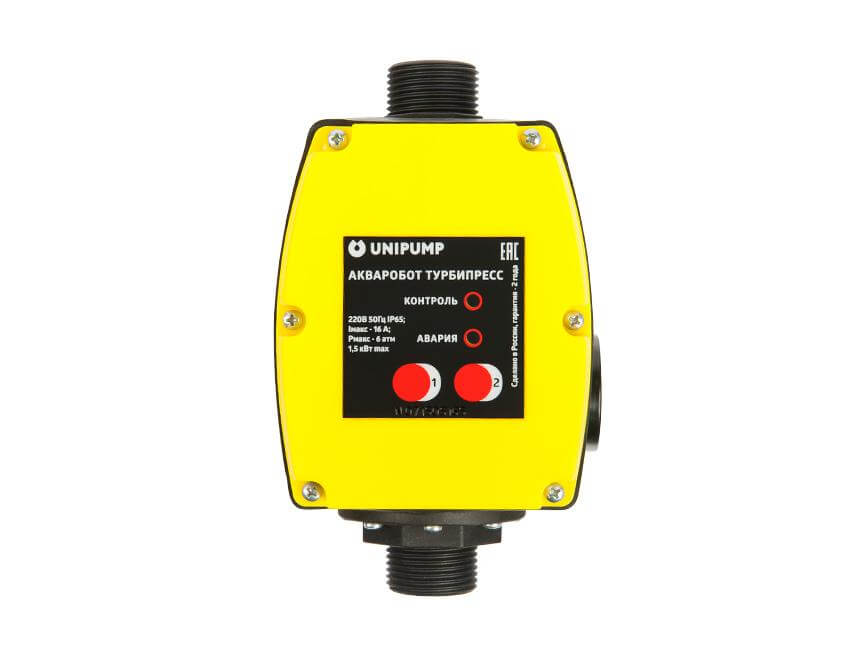

4 Руководство по монтажу и эксплуатации АКВАРОБОТ ТУРБИПРЕСС рис. 1 На лицевой поверхности корпуса находятся две кнопки управления и, а также два светодиода индикации режимов работы красный (АВАРИЯ) и зеленый (КОНТРОЛЬ). Принцип действия устройства основан на том, что включение и выключение насоса производится по командам микроконтроллера рис. 2 на печатной плате в соответствии с заданной программой. Входные параметры это давление в системе и скорость потока воды, в зависимости от величины которых, микроконтроллер подает команды на включение, либо отключение насоса. На корпус блока нанесен серийный номер, первые четыре цифры которого обозначают месяц и год изготовления (ммгг). 4
5 Технические характеристики RU Напряжение электросети
6 Руководство по монтажу и эксплуатации АКВАРОБОТ ТУРБИПРЕСС Условия эксплуатации 1. Требования к перекачиваемой жидкости чистая вода без абразивных частиц и волокнистых включений, максимальный размер включений 1 мм. 2. Не допускается эксплуатация устройства без гидроаккумулятора. Емкость гидроаккумулятора не менее 20 л, давление сжатого воздуха в гидроаккумуляторе (Р мин 0,2) бар. 3. Допустимая температура эксплуатации ( С). 4. Не допускается установка устройства в сырых и влажных помещениях. 5. Величину давления выключения Р макс следует выбирать по напорно-расходной характеристике насоса (Р макс 7 Меры безопасности RU 1. Перед проведением любых работ необходимо отключить устройство от электросети, а также открыть краны для сброса давления в системе. 2. Монтаж и электроподключение должен производить квалифицированный специалист, в строгом соответствии с правилами эксплуатации электроустановок потребителей и правилами техники безопасности при эксплуатации электроустановок потребителей. 3. Запрещается эксплуатация устройства без заземления. 4. Запрещается эксплуатация блока управления со снятой верхней крышкой. 5. Подключение блока управления к электросети необходимо производить через устройство защитного отключения с током срабатывания не более 30 ма. 6. Разборка и ремонт должны осуществляться только специалистами сервисной службы. Гидравлическое подключение Устройство устанавливается на напорный трубопровод насоса до первой точки водопотребления. Возможные схемы установки устройства показаны на рисунках 3, 4, 5, 6. Направление стрелки на корпусе блока управления должно соответствовать направлению потока жидкости. Допускается как вертикальная, так и горизонтальная установка. При монтаже не прилагать чрезмерных усилий во избежание срыва резьбы. Для уплотнения соединений следует использовать тефлоновую ленту. Все соединения должны быть выполнены герметично. 7 Техническая поддержка
8 Примеры установки блока с поверхностным насосом Руководство по монтажу и эксплуатации АКВАРОБОТ ТУРБИПРЕСС рис. 3 рис. 4 рис. 5 8
9 RU Примеры установки блока ТУРБИПРЕСС с погружным насосом рис. 6 рис. 7 ВНИМАНИЕ! При использовании в системе гидроаккумулятора вертикального типа, не допускается установка блока ТУРБИПРЕСС непосредственно на фланец гидроаккумулятора (см. рис. 7). 9 Техническая поддержка
11 RU зеленый светодиод начнет мигать в течение 30 секунд. При мигающем зеленом светодиоде одновременно нажмите кнопки 1 и 2 и удерживайте их в нажатом состоянии примерно 5 секунд, пока зеленый светодиод не потухнет (это будет свидетельствовать о переходе устройства в режим калибровки). Затем нажмите и удерживайте в нажатом состоянии кнопку 2, при этом включится насос и начнет подачу воды, которая при открытых кранах удалит из системы воздух. Удерживайте нажатой кнопку 2 до тех пор, пока система не заполнится водой, вытеснив весь воздух, после чего закройте краны. Произведите установку требуемых значений Р макс и Р мин : при закрытых кранах нажмите кнопку 2 и накачайте в систему давление Р макс, величину давления в системе необходимо считывать по манометру на корпусе устройства. кратковременно нажмите и отпустите кнопку 1. Мигание красного светодиода свидетельствует о запоминании Р макс. откройте кран и снизьте давление в системе до Р мин. Закройте кран. кратковременно нажмите и отпустите кнопку 1, мигание красного светодиода свидетельствует о запоминании давления Р мин. Перейдите из режима калибровки в рабочий автоматический режим нажатием и удерживанием кнопки 1 в течение 5 секунд. Признаком перехода устройства в автоматический режим работы будет мигание или равномерное свечение зеленого светодиода. При необходимости допускается многократное программирование и изменение пороговых значений Р макс и Р мин. Заданные пользователем пороги сохраняются при работе насоса, и при отключении устройства от электросети. Примечание: В нормальном режиме насос включается при давлении, ниже Р мин и выключается при давлении, выше Р макс. 11 Техническая поддержка
12 При пониженном напряжении электросети, либо при снижении напорной характеристики насоса, алгоритм работы устройства следующий: При закрытом кране насос включается при давлении, ниже Р мин, а выключается через 30 сек после снижения скорости потока воды в гидроаккумулятор до 3 л/мин, либо когда давление в системе достигнет величины Р пред. При открытом кране насос включается при давлении, ниже Р мин, а выключается через 30 сек после снижения скорости потока воды до 3 л/мин. Руководство по монтажу и эксплуатации АКВАРОБОТ ТУРБИПРЕСС Аварийная остановка насоса В случае возникновения «сухого хода», устройство производит шесть аварийных пробных пусков, длительностью 30 секунд, через 5, 20, 60 минут, затем через 6, 12 и 24 часа. В случае отсутствия воды в течение полного цикла пробных пусков, насос переводится в режим аварии. При появлении воды на пробном пуске, насос автоматически включается и переходит в рабочий режим. Снятие режима аварии производится нажатием одной из кнопок 1 или 2. Пробные пуски можно отменить, и принудительно привести насос в рабочий режим нажатием кнопки 1 или 2, предварительно убедившись в том, что устранена причина аварии. Индикация режимов работы 1. Равномерно мигает зеленый светодиод насос работает, есть поток воды. 2. Горит непрерывно зеленый светодиод: а) Насос выключен, давление в системе равно Р макс. б) Насос выключен через 30 секунд после остановки потока воды. 12
13 RU Примечание: Давление выключения в этом случае зависит от параметров насоса и емкости гидроаккумулятора, но меньше или равно Р макс. 3. Прерывисто мигает красный светодиод давление в системе достигло величины Р пред (5,5 7 бар), насос выключен. 4. Равномерно мигают зеленый и красный светодиоды режим пробных пусков, насос включен. 5. Равномерно мигает красный светодиод промежуток между пробными пусками, насос выключен. 6. Красный светодиод горит непрерывно режим аварии, насос выключен. 7. Красный светодиод равномерно мигает с частотой 1 раз/сек обрыв или коротком замыкании в датчике давления. При восстановлении параметров датчика давления, красная индикация автоматически исчезает. Техническое обслуживание и правила хранения В процессе работы устройство не требует технического обслуживания. Для того, чтобы гарантировать надежную работу и длительную эксплуатацию, всегда соблюдайте требования по эксплуатации, приведенные в настоящей инструкции. Если система не используется длительное время, необходимо полностью слить из нее воду и отключить электропитание. Хранить устройство следует в сухом отапливаемом помещении, избегая попадания на него прямых солнечных лучей, допустимая температура хранения ( С). 13 Техническая поддержка
14 Руководство по монтажу и эксплуатации АКВАРОБОТ ТУРБИПРЕСС Утилизация Изделие не должно быть утилизировано вместе с бытовыми отходами. Возможные способы утилизации данного оборудования необходимо узнать у местных коммунальных служб. Упаковка изделия выполнена из картона и может быть повторно переработана. Возможные неисправности и способы их устранения Неисправность Возможная причина Способ устранения Насос Обрыв электрокабеля Замените электрокабель не включается, с вилкой с вилкой светодиоды Неисправна печатная Обратитесь в сервисный не горят плата центр Насос Обрыв электрокабеля не включается, между устройством и Замените электрокабель зеленый насосом светодиод Неисправна печатная Обратитесь в сервисный мигает плата центр Насос работает Неисправна печатная Обратитесь в сервисный непрерывно плата центр и не выключается Насос Неисправен геркон Обратитесь в сервисный выключается на печатной плате центр через 30 сек. после включения Загрязнение датчика при потоке более потока 3 л/мин Задано давление Насос Снизьте давление Р Р макс >5 бар макс выключается Обрыв или короткое при меньшем Обратитесь в сервисный замыкание в датчике давлении, центр давления чем заданное значение P Засорено отверстие в Обратитесь в сервисный макс датчике давления центр 14
15 Гарантийные обязательства RU Изготовитель несет гарантийные обязательства в течение 24 (двадцати четырех) месяцев от даты продажи устройства через розничную торговую сеть. В течение гарантийного срока изготовитель бесплатно устраняет дефекты, возникшие по вине производителя, или производит обмен изделия, при условии соблюдения потребителем правил эксплуатации. Гарантия не предусматривает возмещения материального ущерба или травм, возникших в результате неправильного монтажа и эксплуатации. Срок службы изделия составляет 5 (пять) лет с момента начала эксплуатации. ВНИМАНИЕ! Гарантийные обязательства не распространяются: на неисправности, возникшие в результате несоблюдения потребителем требований настоящего руководства по монтажу и эксплуатации, неправильного электрического, гидравлического и механического монтажа и подключения; на механические повреждения, вызванные внешним ударным воздействием, небрежным обращением, либо воздействием отрицательных температур окружающей среды; на устройство, подвергшееся самостоятельной разборке, ремонту или модификации. Гарантия не действует без предъявления заполненного гарантийного талона. 15 Техническая поддержка
Источник
АКВАРОБОТ ТУРБИПРЕСС
В этой статье поговорим о таких популярных блоках управления как АКВАРОБОТ ТУРБИПРЕСС торговой марки АКВАРОБОТ Российского производства.
Что, из себя,представляет блок управления АКВАРОБОТ ТУРБИПРЕСС?
Это устройство автоматического управления включения и выключения Вашего насоса, не важно,погружного или поверхностного, будет поддерживать давление в системе водоснабжения в зависимости от того как Вы его настроите! Стандартные заводские настройки по давлению 1,5 – 3 бар. Так же блок управления может похвастаться различными и очень полезными в быту различными защитами, позволяющие спокойно спать и не думать что у Вас сгорит насос! И так, перечислим какие у него есть защиты:
На данный момент блоки управления для насосов ТУРБИПРЕСС уже разжились вторым поколением своих приборов. Первое поколение выпускалось в двух модификациях 1.5 и 2.2 кВт соответственно эти обозначения обозначают возможную максимальную мощность насоса. Первое поколение было очень популярно, хотя и имело некоторые минусы.
В приборе первого поколения задняя крышка была сделана из пластмассы а так как выход на гидроаккумулятор находился именно сзади то часто лопались резьбовые выходы под гидроаккумулятор, приходилось менять целиком нижнюю часть ТУРБИПРЕССА!
Второй наиболее распространенной проблемой был датчик давления ТУРБИПРЕСС, который часто мог выходить из строя, благо стоимость такого датчика по карману сильно не била, и его возможно было заменить самостоятельно.

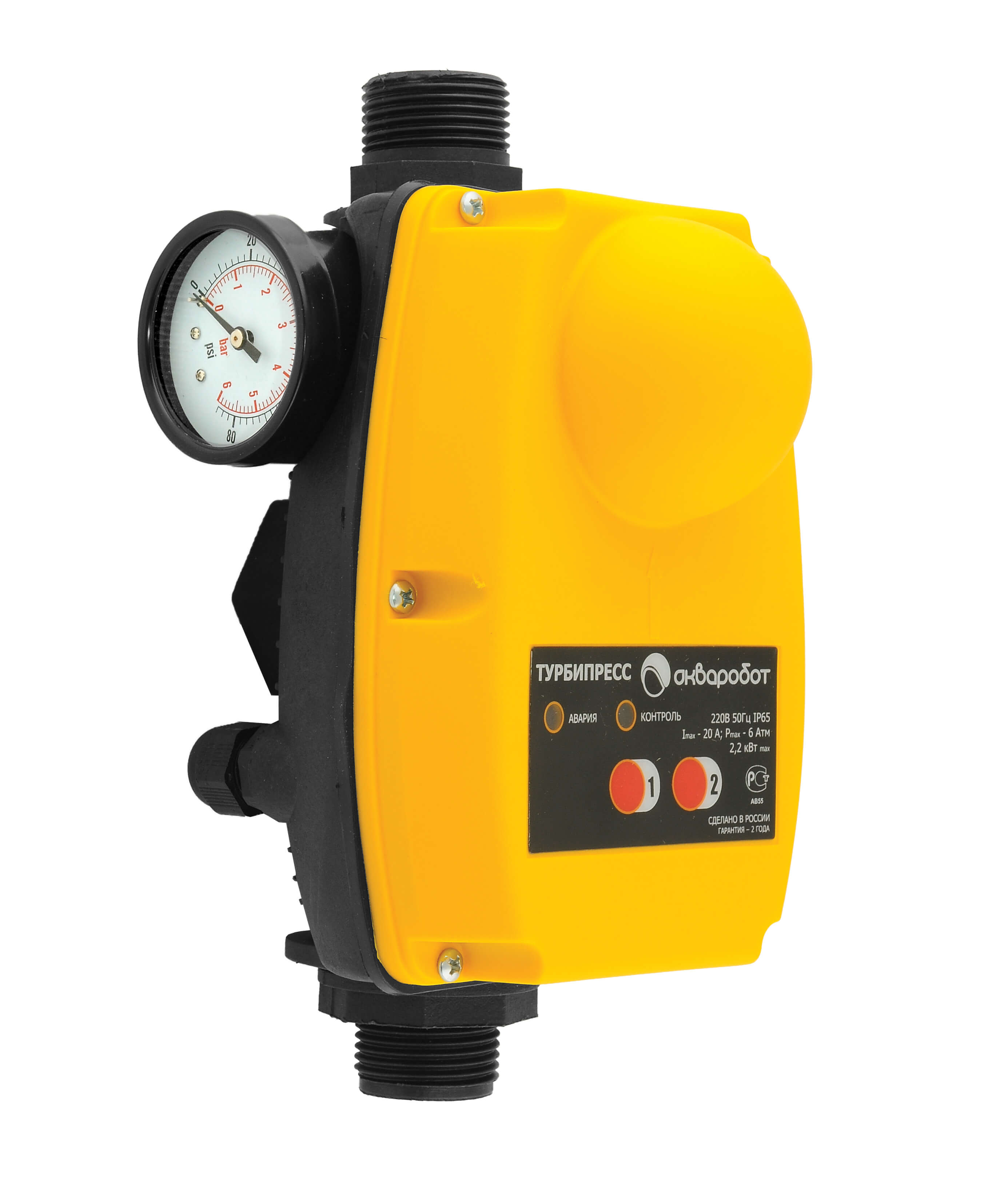

При разработке второго поколения блоков управления ТУРБИПРЕСС были доработаны ошибки которые были в первом поколении. Новый керамический датчик давления полностью закрывает вопрос по надежности этого элемента, его можно вывести из строя предварительно сняв и ударить его молотком, только в этом случае получится вывести из строй этот Важный элемент автоматики. Так же модернизации подвергся датчик потока во втором поколении приборов ТУРБИПРЕСС он клапанного типа, что значительно повышает точность и качество его работы.
Итог если хотите собрать качественную систему автоматического водоснабжения, покупайте АКВАРОБОТ ТУРБИПРЕСС (второго поколения)и будьте спокойны за свой насос!
Источник
Как установить акваробот турбипресс
Главная » Полезное » Монтаж блока управления насосом Акваробот Турбипресс
Монтаж блока управления насосом Акваробот турбипресс от Unipump для водоснабжения частного дома от скважины.
Инженеры СвайБурВод уже на протяжении пяти лет, при выборе автоматики управляющей работой насоса, отдают свой выбор Аквароботу Турбипресс от Unipump.
Как ни странно, на протяжении всего этого времени данный блок управления насосом является оптимальным по соотношению цена/качество.
На конец 2019г. для наших клиентов цена блока управления насосом Акваробот турбипресс составляет 3800 рублей.
В чём преимущества акваробота турбипресса от unipump над обычными механическими реле?
Самое главное достоинство, это возможность “тонкой настройки” P min и P max (давления включения и выключения насоса) Для примера на большинстве механических реле разницу между давлением, при котором насос включается и давлением, при котором насос выключается, нельзя установить меньше 1,5 бар, при этом если P max мы выставляем 3 бар, то включаться насос будет только при 1,5 бар, что приведёт к ощутимым изменениям напора воды из крана. Акваробот турбипресс позволяет установить разницу между P max и P min вплоть до 0,2 бар.
Также стои т отметить, что калибровка акваробота производится двумя кнопками на корпусе и занимает даже у новичка не более 5 минут, калибровка же механического реле осуществляется закручиванием и откручиванием двух гаек, даже у специалиста на калибровку механического реле может уйти до получаса, связано это с тем, что после нескольких рабочих циклов значения P max и P min могут измениться.
Ещё одним преимуществом акваробота турбипресса является инновационный принцип работы реле сухого хода.
В отличии от механического реле сухого хода, которое срабатывает при давлении в системе ниже 0,2 бар – 0,5 бар, акваробот турбипресс останавливает работу насоса при отсутствии потока жидкости через корпус устройства. Благодаря такому подходу блок управления насосом от Unipump выключит скважинный насос при разрыве водоподающей ПНД трубы, либо при сильном износе насосной части насоса, когда давление, создаваемое насосом будет недостаточным для достижения Pmax.
Помимо инновационного реле сухого хода, акваробот обеспечивает устойчивую работу насоса при пониженном напряжении сети – до 170 В, что безусловно полезно в сельской местности.
Давайте поскорее перейдём к процессу установки блока управления насосом, объединившим в себе реле давления и реле сухого хода.
Первым делом нам необходимо намотать на две пластиковые наружные дюймовые резьбы сантехническую нить. Именно нить, по практике лён с пастой не подходит для соединения деталей из пластика, фум лента для пластика лучше льна, но сильно уступает сантехнической нити.
