Как установить светомузыку в машину

Как сделать цветомузыку в машине

Тюнинг аудиокомпонентов в автомобиле не заканчивается при достижении желаемого звука. Начинаются эстетические доработки внешнего вида аудиосистемы и машины в целом, подсветки сабвуферов и динамиков, усилителей, конденсаторов. Устанавливается немыслимое количество светодиодов, и машина превращается в музыкальную шкатулку, подмигивающую в такт мощным басам.

Делаем цветомузыку

Увидев такую красоту, невозможно не задуматься, как же сделать цветомузыку в своей машине. Рассмотрим несколько вариантов изготовления и установки цветомузыки в машину своими руками без больших затрат.

Основные компоненты

Вся мигающая подсветка собирается из отдельных светодиодов и светодиодных лент и блоков управления ими. В блок управления установлен микрофон, который улавливает звуки музыки, передает их через усилитель на стабилизатор уровня сигнала. Стабилизатор нужен для одинаково ровной работы цветомузыки, несмотря на уровень громкости. Далее сигнал проходит через частотные фильтры (обычно их три, высокие, средние и низкие) и подается на группы светодиодов, разделенные по цветам или линиям, и заставляет светодиоды мигать в ритме музыки.

Отложите паяльник в сторону, блоки управления светодиодными лентами продаются там же где и ленты, собирать печатные платы самостоятельно не придется. Светодиодные ленты имеются разных цветов, размеров, интенсивности свечения, попросите каталог в магазине и подберите желаемые характеристики.

Виды цветомузыки

Место установки цветомузыки не ограничено практически ничем, кроме вашей фантазии. На заднем стекле машины довольно интересно смотрится графический эквалайзер или тематическая надпись. Подсветка днища кузова, мигающая в такт музыке, привлечет немало внимания на улицах города. Цветомузыка в салоне минивэна, лимузина или большого внедорожника позволит отдыхающей компании почувствовать себя в небольшом VIP-клубе, работающем только для них.

Можно установить мощные светодиоды в крышку багажника с внутренней стороны, и тогда, открыв багажник на природе, можно целую лесную полянку сделать танцполом под открытым небом. А сделав потолок машины в виде звездного неба, любая вечерняя прогулка с любимой девушкой на автомобиле наполнится романтикой и уютом.

Эквалайзер на заднее стекло

Один самых простых, но в то же время самых эффектных видов – это установка цветомузыки в машину на заднее стекло. Красиво и изящно смотрится пульсирующая в такт музыке из колонок линия в виде индикатора эквалайзера. Имеется много готовых видов такой цветомузыки, выбирая, ориентируйтесь на собственный вкус. Цветомузыка на заднее стекло покупается сразу комплектом, комбинировать и подбирать ничего не нужно, в комплект должны входить:

Читайте также:  Как установить arx файл в автокаде

Подключение такой цветомузыки в машину начинается с наклейки панели на заднее стекло. Клеить нужно изнутри на чистое, обезжиренное стекло. Никаких особых тонкостей здесь нет, главное – приклеить панель ровно и при этом ее не повредить. Далее подключаем панель к блоку управления, а сам блок к гнезду прикуривателя. Готово!

Проводку желательно провести скрытно, под обивкой пола автомобиля. Чтоб не занимать прикуриватель, можно самостоятельно дома, при наличии нужных навыков, или в автосервисе подключить питание графического эквалайзера напрямую к бортовой сети машины. Цветомузыка в машину на стекло проста в установке и выглядит оригинально, придавая автомобилю заметность в темное время суток, что способствует безопасности на дороге.

Оборудование на крышке багажника

Если вы часто отдыхаете шумной компанией в лесу или на озере, можно порадовать своих друзей отличной вечеринкой с цветомузыкой на свежем воздухе. Для этого понадобятся светодиодные ленты, блок управления и проводка для подключения. Устанавливать светодиодные ленты следует так, чтобы при открытой крышке багажника они дали максимальное количество света на улицу.

Подключите каждый цвет к своему фильтру частот, например, красный к низкочастотному фильтру, зеленый к высокочастотному и так далее. Чередуйте цвета для придания цветомузыке яркости и эффектности. Можно, если это позволяет блок управления, подключить нейтральный цвет к фоновому шуму, таким образом в паузах между песнями будет легкая подсветка вместо темноты, а во время звучания музыки она будет отключаться. С такой цветомузыкой поездки на природу станут намного веселее и красочней.

В салоне

При установке светодиодных лент в салон важно, чтобы цветомузыка не слепила водителя. Да и вообще, интенсивность вспышек света не должна быть избыточной. Выбирайте ленты с мягким свечением и закрывайте их рассеивающими матовыми плафонами. Тогда приглушенная цветомузыка в машине из светодиодной ленты не будет резать глаза и отвлекать водителя.

Обстановка в салоне такой машины будет располагать к дружеским беседам под легкую музыку из колонок, прогулкам по ночному городу в большой компании. Светодиодные ленты устанавливаются на двухсторонний скотч или мелкие саморезы, блок управления лучше разместить поближе к колонкам.

При установке цветомузыки снаружи автомобиля учитывайте ПДД, красный и синий цвета являются цветами сигналов спецавтомобилей и запрещены к установке на обычное транспортное средство.

Читайте также:  Как установить драйвера на принтер xerox phaser 3117 бесплатно для windows 7

Парни, спасибо! Давно уже хотел себе такую приблуду, думал, что самостоятельно такое сделать невозможно и придётся покупать новую магнитолу. В эти же выходные займусь обустройством своей малышки!

Был у меня такой опыт еще в школе на уроках труда, тоже со светодиодами работали, тогда это чудом казалось, а сейчас, если честно, не знаю, как в машину такое помещать. Это наверное не очень комфортно в поездке. Но если компанию везти в честь праздника, тогда будет уместно

Ой, как здорово. Но то Что нельзя цвета светофора устанавливать, это понятно. А вот вообще ДПС нормально к этому относятся? Не хотелось бы, чтобы заставили убирать такую красоту.

Источник

Hyundai Accent › Бортжурнал › Цветомузыка своими руками

Всем привет!
После тысячного просмотра фильма Форсаж, захотелось себе цветомузыку на заднюю полку, да чтоб еще и в такт музыке))
Выбирал между двумя способами:
1) Самый простой, напрямую «+» и «-» светодиодной ленты к сабу; В этом случае, лента почти всегда будет моргать, не только при басе.
2) С использованием датчика удара. Подсмотрел у relanium. В этом случае, лента будет моргать только при басе (вибрации)
Остановился на втором варианте, только немножко усовершенствовал.

Питание схемы
Для реализации проекта нам нужен «+» и «-«. Т.к. у меня усилитель находится неподалеку от саба, взял от туда. «Плюс» от управляющего контакта REM, который идет от магнитолы на усилитель. «Минус» он и в Африке минус, на корпус его. Таким образом, если магнитола выключена, то и цветомузыка работать не будет.

Контроллер
Заказывался с Китая, 91,11 руб. Расстояние от самого контроллера, который своим широким штекером подключается к ленте, до ИК-приемника пульта управления совсем маленькое. Я этот провод разрезал и нарастил витой парой и вывел сам ИК-приемник в район прикуривателя, чтоб удобно было пользоваться пультом.

Соединение
Теперь попытаюсь описать саму схему подключения. На это период рекомендую магнитолу выключить и не включать до окончания «сборки». Итак,
1) «Плюс» берем от усилителя (REM), тянем его к контроллеру и к датчику удара.
2) «Минус» также берем от усилителя (GROUND), тянем его к датчику удара.
3) С датчика удара берем (1), или (2), или (1) и (2) «минус» и тянем его к контроллеру.
4) Контроллер подключаем к светодиодной ленте.
5) Дальше берем тоненькую отвертку и регулируем чувствительность срабатывания датчика удара в зависимости от «тяжести» баса.

Читайте также:  Как установить на леново а859 навител

Вроде бы ничего не забыл. Если кому интересно, спрашивайте.
Напоследок видео.
1) ПЕРВЫЙ ВАРИАНТ ПОДКЛЮЧЕНИЯ


Источник

Лада Калина Седан КоМеТа FEAT «АВТОВАЗ» › Бортжурнал › светомузыка + 8-ми цветная подсветка ног

Давно хотел себе цветомузыку в машину и хорошую подсветку в ноги, как всегда помогли наши браться из Китая. Долго выбирал себе подходящую «приблуду» и выбрал отличный вариант, вот такой

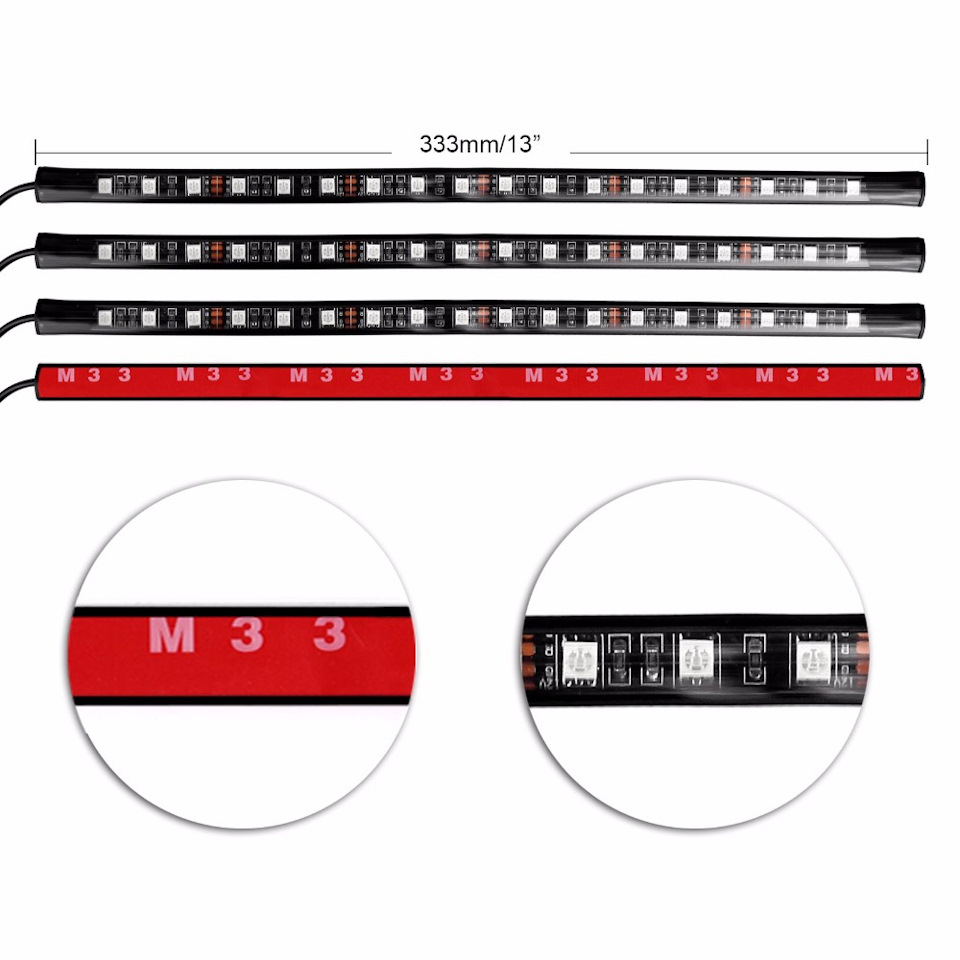

Преимущество от имеющихся и часто представленных в продаже — это 18 светодиодов на одной ленте, длина каждой ленты 33 см. Светит просто обалденно. Длины проводов достаточно что бы все разместить без проблем.

В комплекте идет сам модуль с возможностью включения цветомузыки, 4 светодиодных полосы, и пульт с батарейкой. Модуль так же позволяет переключать подсветку 8-ми различными цветами, имеются встроенные режимы мигания (переливания) без музыки, есть возможность регулировка яркости свечения.
Сам модуль «в разрезе»

Модуль подключается через прикуриватель, но такое подключение мне не подходит.
Подключение я сделал через плафон освещения, что позволяет организовать широкое управление модулем.
При открытии дверей загорается подсветка, при закрытии дверей еще несколько секунд подсветка горит и выключается автоматически, имеется возможность отключения подсветки и включения модуля при закрытых дверях и все одной кнопкой управления на плафоне.

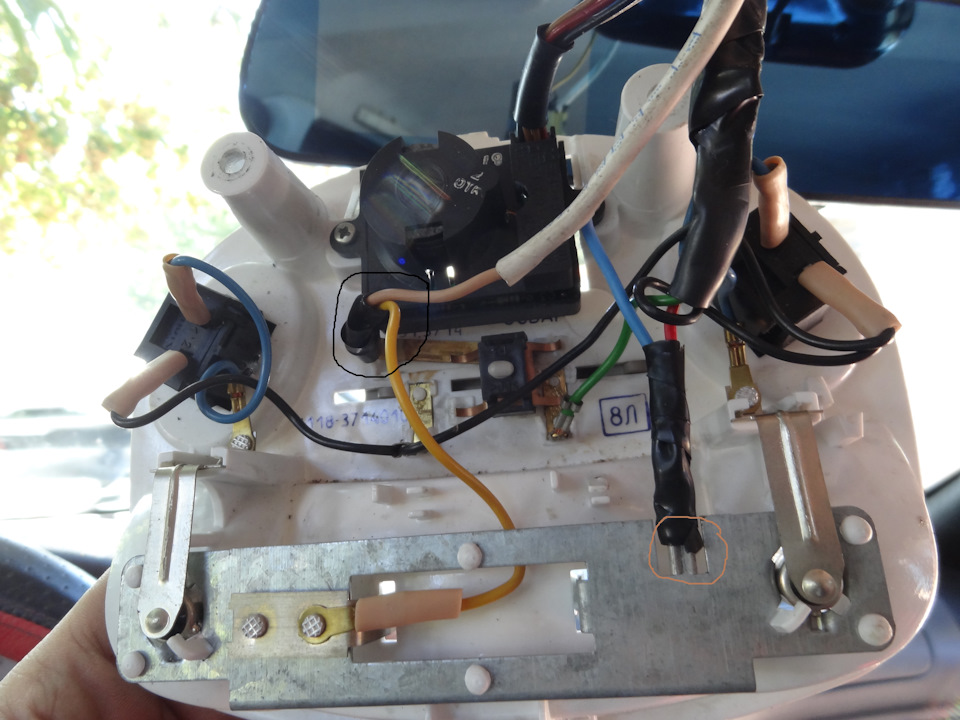

Подключается просто к указанным контактам

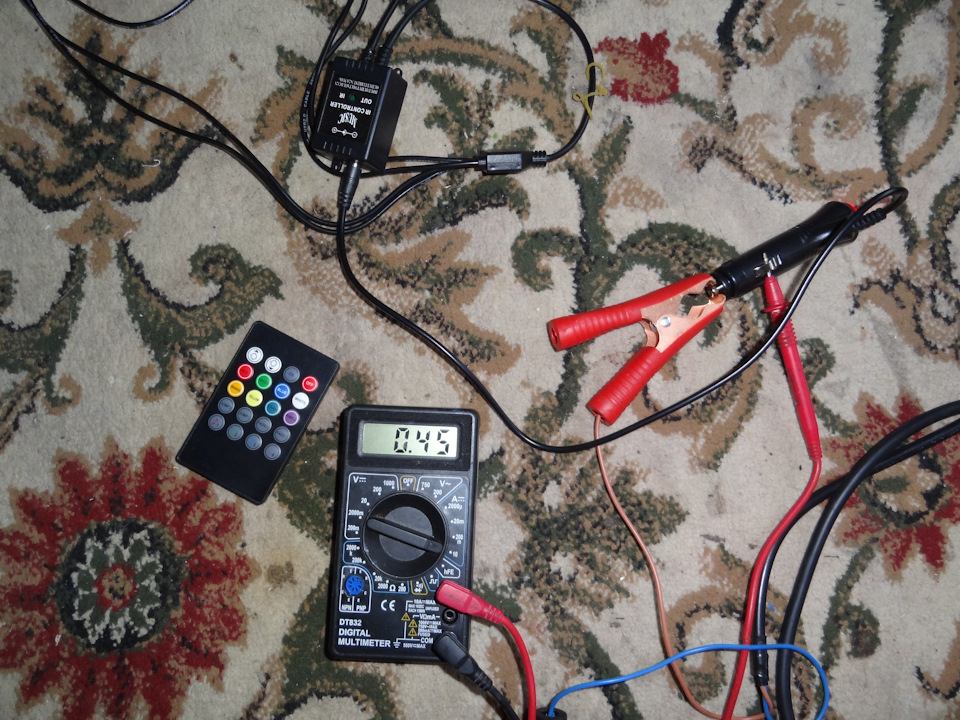

Потребление составляет не более 0,5 А в любом режиме работы.

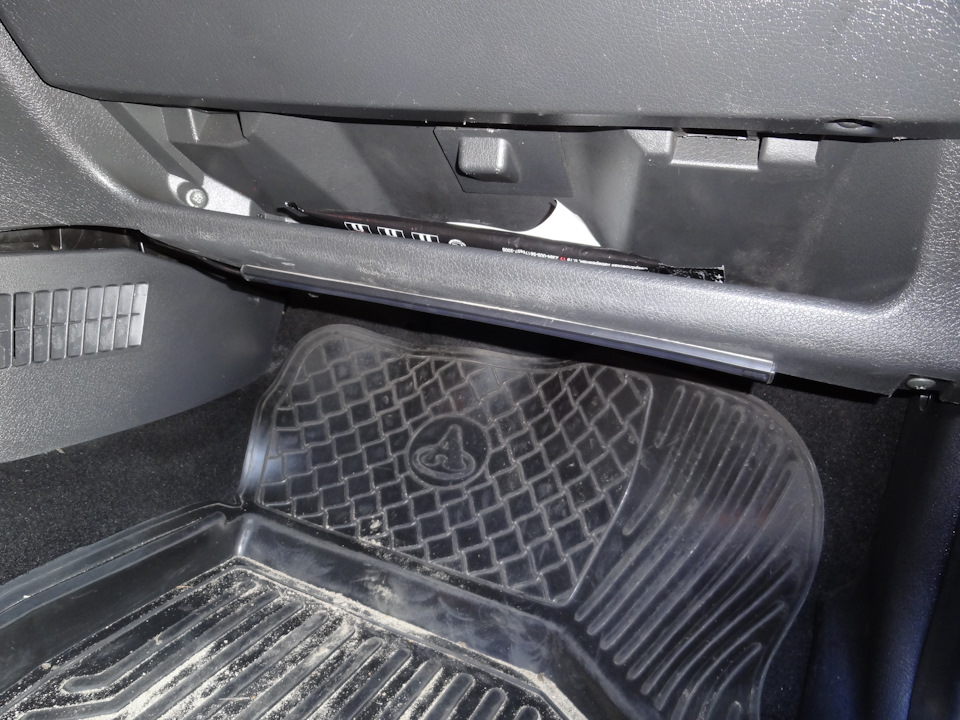

Сам модуль разместил здесь, вместе с ик приемником,

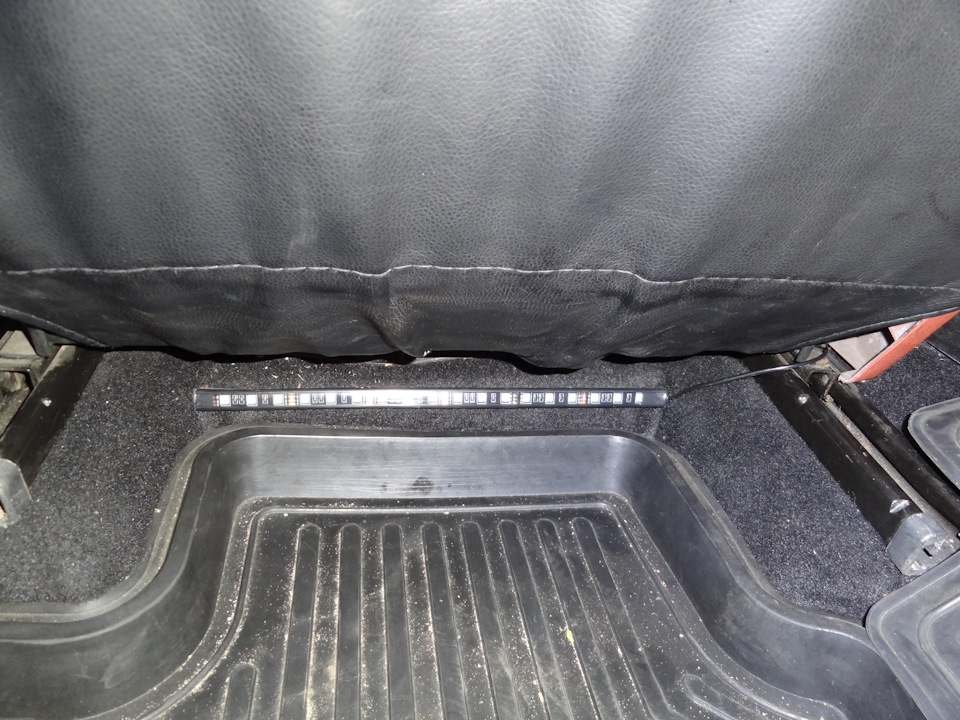

По длине световые полоски отлично умещаются в заднем ряду, монтаж на 3м скотч (в комплекте).

На пассажирском сиденье, то же без проблем

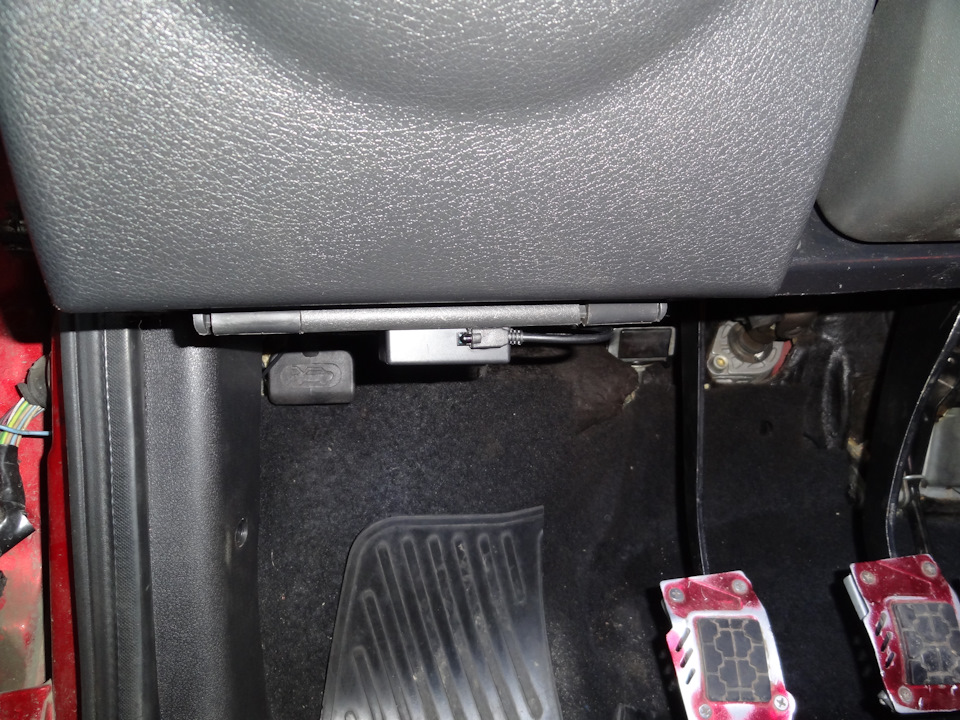

Проблема из-за длины полосы, возникает только на водительском месте, но пока сделал так

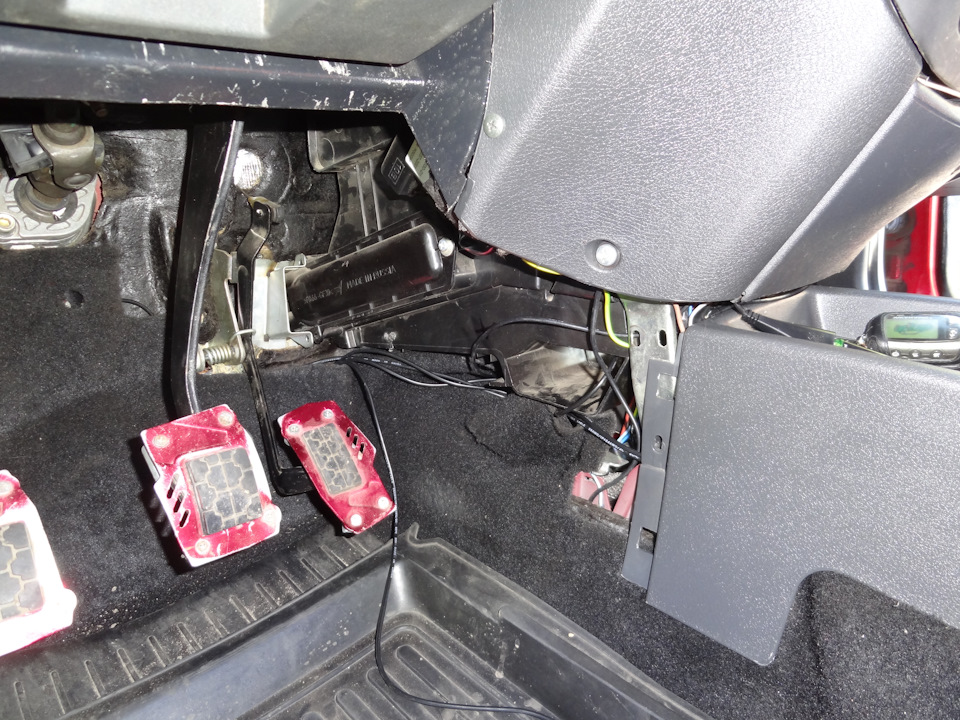

Провода аккуратно проложил под ковролином и под напольным туннелем, поэтому их не видно вообще

Светит очень ярко, восемь цветов подсветки, мигание под музыку и все за 1000 рублей, за такие деньги просто отлично.
Смотрите видео работы. В режиме цветомузыки 4 варианта работы, если бы съемка была в темноте, было бы ярче, так как на машину как раз светил фонарь…
